大家好，我是大程，欢迎回到【大程开源百宝箱】！
在上一期中，我们打破了传统的“金属设计思维”，并手把手带大家建立了自己的复合材料“基因库”。今天，我们要进入《CATIA复合材料设计全流程指南》的第2期：核心区域设计实战与层压板导入。
大程先问大家一个做产品设计时常遇到的痛点：如果你的复材零件非常大，有些受力区域需要铺50层，有些非受力区域只需要铺10层，你要怎么在三维软件里把这几十上百层的材料、角度精准地画出来？还要保证不同厚度交界处不断裂？
如果你还在用传统曲面一层层偏移（Offset），那真的会累到吐血，且极易出错！

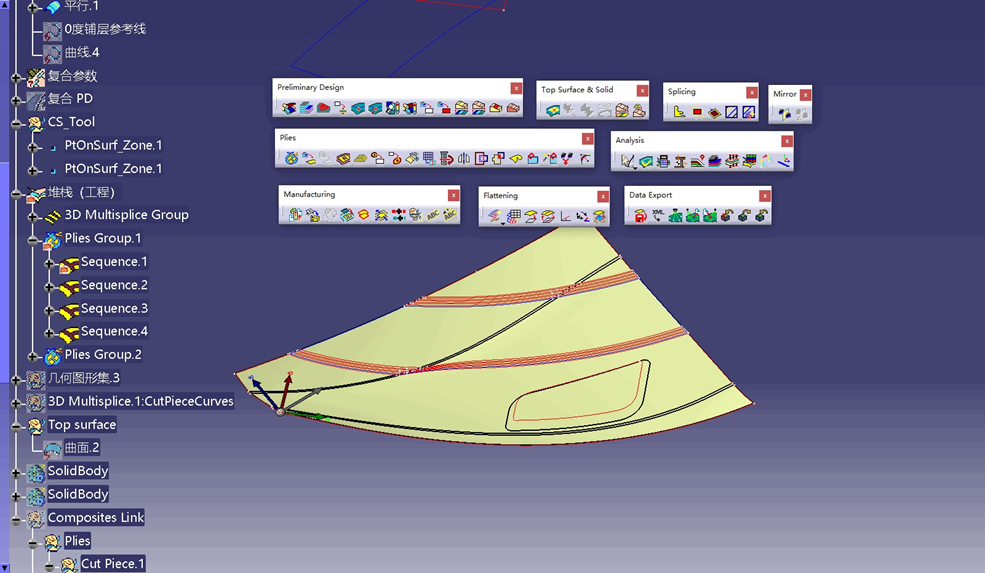

在 CATIA CPD 模块里，解决这个问题只需要一招——区域设计（Zone Design）。我们只需在表面上“划分地盘”，告诉软件哪块地盘铺什么材料、铺多少层，剩下的脏活累活全交由软件自动生成！
今天，大程就带你从零实操这个“地盘划分”绝技。打开 CATIA，我们发车！
01 建立大本营：区域组（Zones Group）的创建

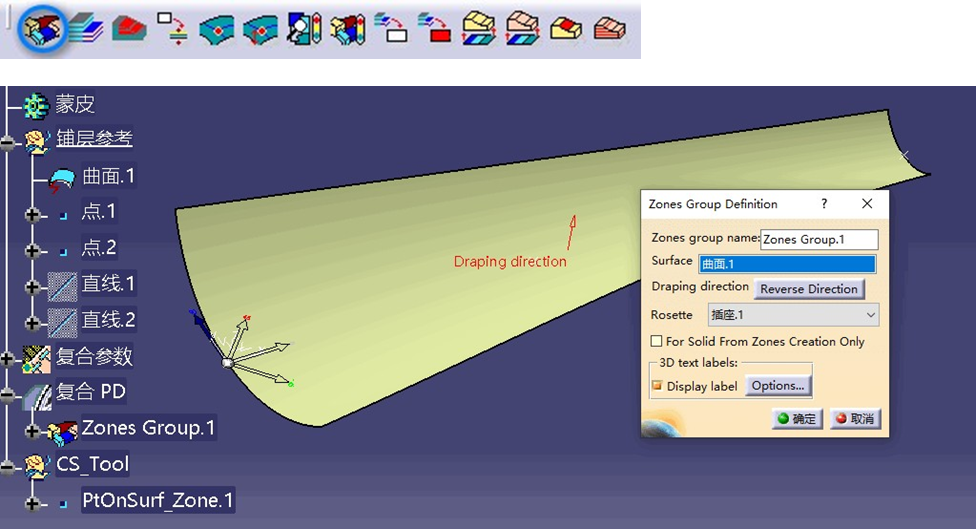

所有的铺层区域都必须建立在一个统一的“组”里。在 CPD 模块中，找到 Preliminary Design（初步设计）工具栏，点击图标创建区域组。
操作步骤与核心参数： 在弹出的 Zones Group Definition 界面中，你需要严谨设定以下几个决定大局的参数：
- Zone group name：区域组名称，保持默认即可。
- Surface（关键）：选择需进行铺层的参考曲面。大程特别提示：这个曲面可以是你最初设计的理论曲面，它不一定等于后续制造用的制造曲面（Surface=MEOP）。
- Draping direction（叠层方向）：指定铺层生长的厚度方向。注意查看三维模型上的红色箭头，箭头指向哪里，纤维就往哪边叠。点击箭头可以反向。
- Rosette：选择上一期我们建好的铺层角度参考坐标系，它决定了后续 0°/45°/90° 的走向基准。
)">
02 划分地盘：核心区域（Zone）的精细创建
区域（Zone）的定义是什么？在厚度方向上，凡是具有完全相同铺层（材料、顺序、角度）的轮廓范围，就是一个独立的 Zone。

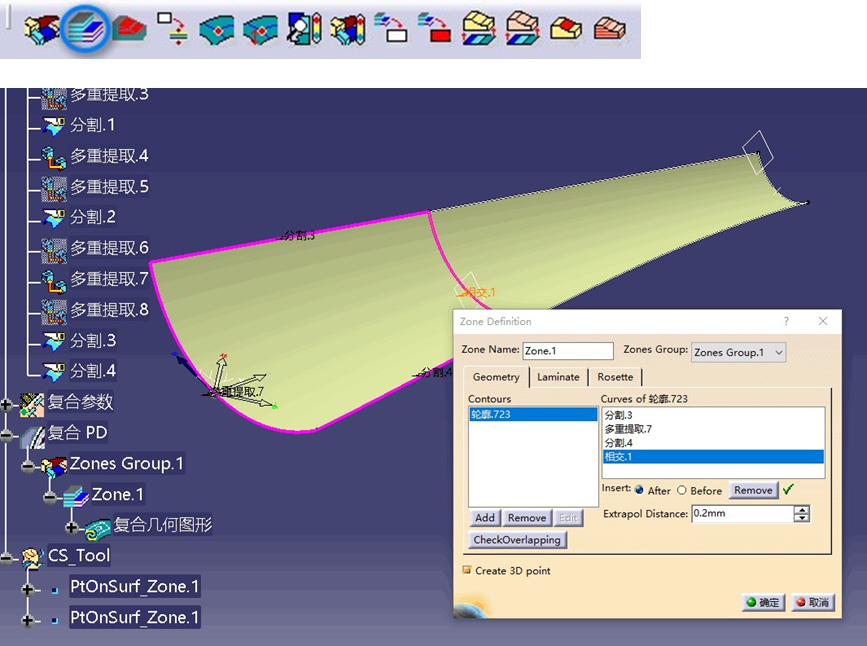

操作步骤与核心参数： 点击 Zone 图标，进入 Zone Definition 面板：
- Zone Name：区域名称。
- Contours（轮廓线）：这里用来圈地盘。你可以直接选择一条已经做好的封闭曲线（多重提取），或者依次顺时针/逆时针点选多条曲线来组成一个封闭轮廓。
- 【大程隐藏技巧：环形区域怎么建？】：如果你要建一个“回”字形的环形铺贴区，选中外圈封闭轮廓后，单击面板上的 Add 按钮新建一个轮廓项，再依次选择内圈曲线，即可完美抠出环形区域！

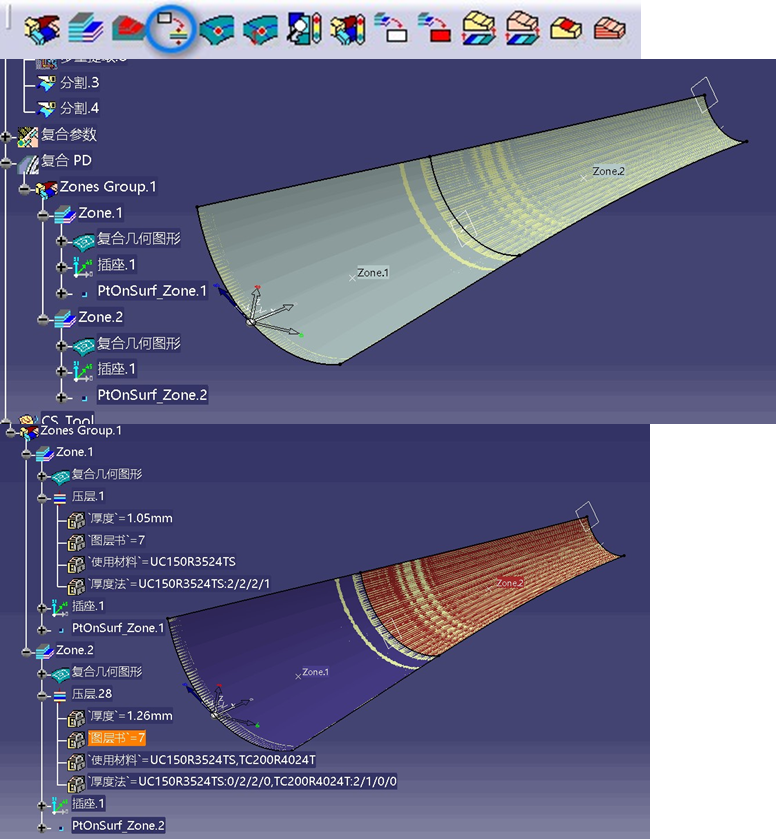

- Laminate（层压板）：在 Laminate 标签页，点击 New 赋予该区域层压板信息。定义好后，就代表这个“地盘”所需的所有材料和角度都已锁定。
)">
03 效率起飞：层压板（Laminate）数据的 Excel 导入与导出
如果你的产品有十几个 Zone，总共好几百层纤维，一个个去点 Laminate 会疯掉。CATIA 提供了极其强大的 Excel 联动功能。
操作步骤（导入层压板）：

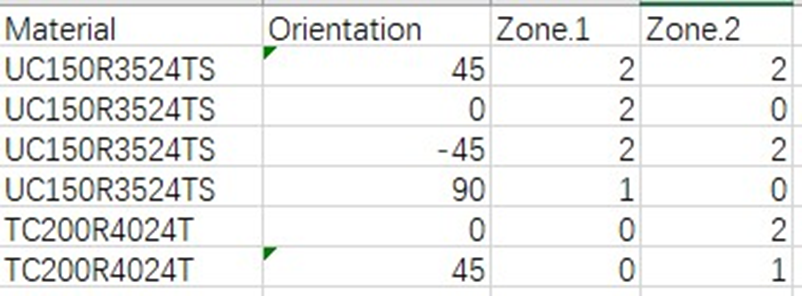

- 预先准备一个 Excel 文件。表头格式必须严格包含：
Material（材料）、Orientation（角度）、Zone.1、Zone.2等区域名称。 - 在表格中填入各区域对应角度所需的层数（数量）。注意，这里不强调铺层顺序，只统计该区域所需材料和角度的总数。
- 点击复合材料工具栏中的“导入”图标，选中此 Excel 确定。几百层的设定瞬间完成！双击任一 Zone，你会发现材料和数量已经完美匹配。
操作步骤（导出层压板）： 同样，设计完成后，点击导出图标可将当前信息输出为 Excel。
- 勾选 Open stack-up file after creation，导出后会自动打开该 Excel。
- 勾选 Zone connections（区域连接），这是个神器！导出的文件底部会生成一个矩阵表格，清晰告诉你 Zone 1 和 Zone 2 的共用曲线长度（Diagonal Cells 为自由边长），极大方便工艺端核对。
04 消除应力集中：过渡区域（Transition Zone）的灵魂设计
这是复材设计中最容易踩坑的地方！ 如果 Zone A 铺了 10 层（厚度 1.5mm），相邻的 Zone B 只铺了 5 层（厚度 0.75mm），两者交界处就会出现一个直角的台阶差。一旦受力，这个台阶极其容易引发应力集中导致零件撕裂。
因此，我们必须创建一个过渡区域（Transition Zone），让铺层呈阶梯状平滑过渡。

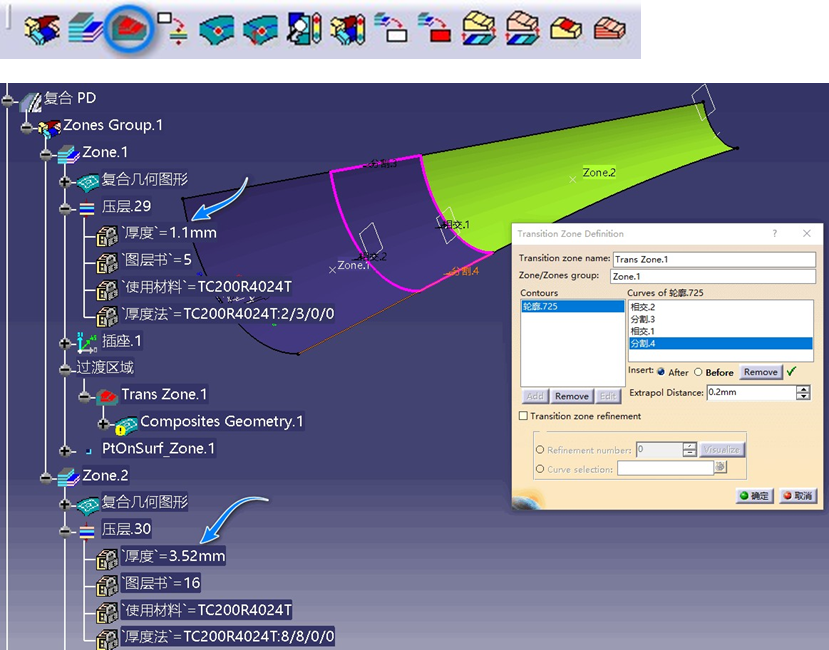

操作步骤与核心参数： 点击 Transition Zone 图标进入定义面板：
- Zone/Zones group：定义该过渡区归属于哪个主区域。大程铁律：此处必须选择厚度较小（层数较少）的那个区域！
- Contours：依次选择曲线组成闭合过渡区。
- Transition zone refinement（过渡区细化，极其重要！）：如果你的过渡区是带有弧度的（不是直边），必须进行细化操作，否则后续生成的铺层不会顺着弧度走！勾选此项，在 Refinement number 输入细化数量（比如5），然后单击 Visualize。此时模型上会出现红色的过渡引导线。如果红线没出来，请点击左侧工具栏的
Connection Generator（连接生成器）更新一下区域联系。
05 高级微调：ITP（交叉过渡点）工具的使用
💡 大程总结与互动时间
兄弟们，看到这里，是不是觉得原来那些复杂得像天书一样的厚度变化，在 CATIA CPD 面前竟然变得如此有条理？
回顾一下本期干货：我们通过创建区域组定下了叠层方向，利用 Zone 与 Excel 联动瞬间搞定了成百上千层的参数导入，最后运用过渡区域（Transition Zone）与细化（Refinement）技术完美消除了应力集中，并最终逆向生成了三维实体！这套流程走通，你的效率至少提升 10 倍！
在下一期【第3期】中，我们将深入探讨真正的【铺层（Plies）创建与夹芯定义】**，教你如何让这些理论上的“区域”变成工艺师傅手里实打实的一片片纤维！
今日大程硬核课后探讨题： 在第 4 步创建过渡区域（Transition Zone）时，大程强调了一个铁律：“归属区域（Zone/Zones group）必须选择相邻区域中厚度较小（层数较少）的那个”。 大家不妨在评论区聊聊，从复合材料受力学和铺贴工艺的角度来看，为什么要往薄的方向划过渡，而不是往厚的方向划？如果不遵守这条规则，产品会出什么致命问题？
欢迎在评论区留下你的见解，大程会挑选专业回答进行互动！觉得本期硬核的话，老规矩：点赞、收藏并转发给你的工程师好基友！我们下期再战！
