传统画金属件的思路做复材全错？手把手教你零基础打通 CATIA CPD 模块！
大家好，我是大程，欢迎来到【大程开源百宝箱】！今天咱们来啃一块高端制造业里极具含金量，但全网资料极其稀缺的硬骨头——CATIA 复合材料设计（CPD）。
在日常交流中，大程发现国内大部分工程师在做复材零件（比如碳纤维件）设计时，还在用传统的“金属思维”：也就是先在软件里画出一个有厚度的实体零件，然后再把图纸扔给外协供应商去铺层。
这种把核心工艺数据“外包”的做法简直是给自己挖坑！材料用了哪种？铺层顺序对不对？成本到底多少？这些数据极不透明，稍微改个受力要求还得看供应商脸色。
而这套基于一线实战沉淀的教程，将彻底颠覆你的设计理念：在 CPD 模块里，复材设计是基于“铺层”的。 我们通过定义材料、形状和层数，让软件“逆向”自动生成实体零件。把供应商的“偷工减料”扼杀在摇篮里！
废话不多说，大程今天手把手带你迈出复材设计的第一步：模块揭秘与核心材料库的定义。打开你的 CATIA，我们直接实操！

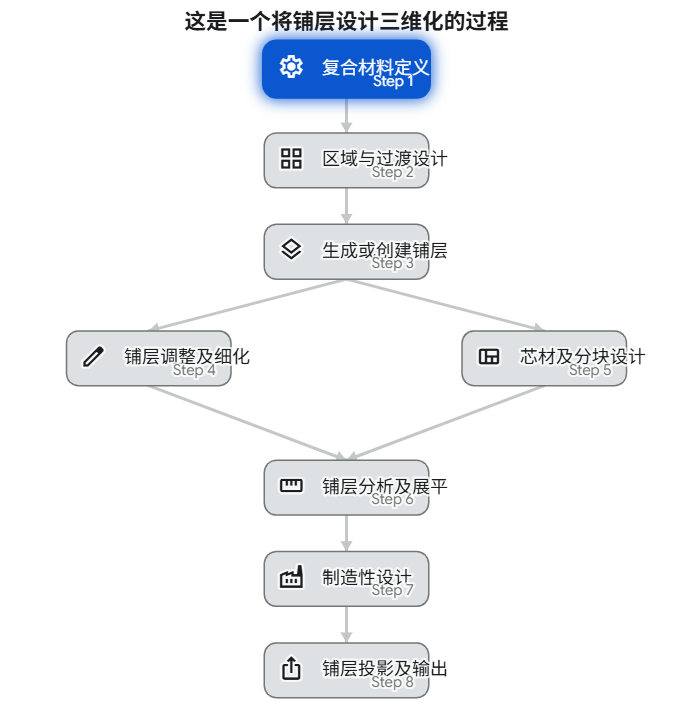

01 核心认知：CATIA CPD 模块到底神在哪？
法国达索的 CATIA 复合材料设计（Composite Design，简称 CPD）模块，真正实现了“设计与工艺制造的无缝联动”。它不仅能帮你把产品一层层铺出来，更牛的是它的分析与工艺指导能力：
- 仿真排雷：能在设计阶段提前分析出你铺的层会不会产生褶皱，角度偏差是不是太大。
- 工艺降维：随时核对材料幅宽，快速提供精确的展平下料图。
- 无图纸制造：可以导出用于激光投影设备（如 Virtek）的数据，在模具上打出绿色激光轮廓，车间工人不用看二维图纸，照着绿光贴就行。
- 联合仿真（王炸功能）：铺层数据能输出为
layup格式的中间文件，无缝导入 Abaqus 的 CMA 模块做有限元分析。在 Abaqus 里改完铺层，再次导出layup丢回 CATIA，系统模型会自动更新！省去了反复建模的无用功。
02 粮草先行：在底层建立复合材料“基因库”
进入三维模块画图前，第一步是“造子弹”。我们需要建立属于自己的材料目录文件。
操作步骤：

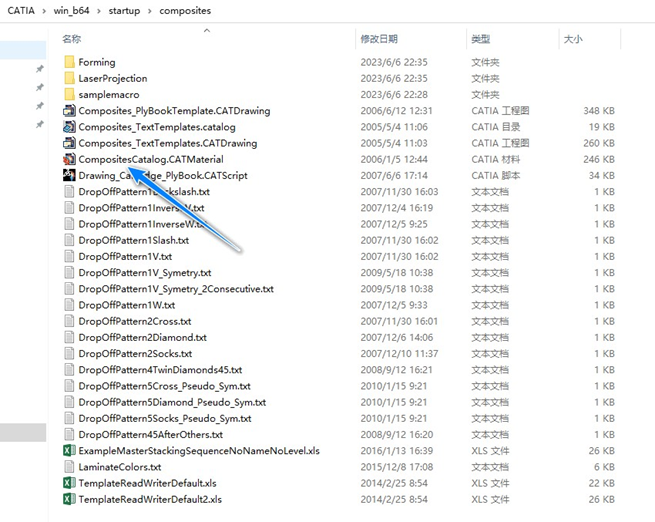

- 找到你电脑里的 CATIA 安装目录，路径为：
win_b64\startup\composites。 - 在该目录下，找到并打开复合材料目录文件
CompositesCatalog.CATMaterial，在这里新建一个属于你的复合材料。
03 基因密码：精准定义复合材料的关键参数

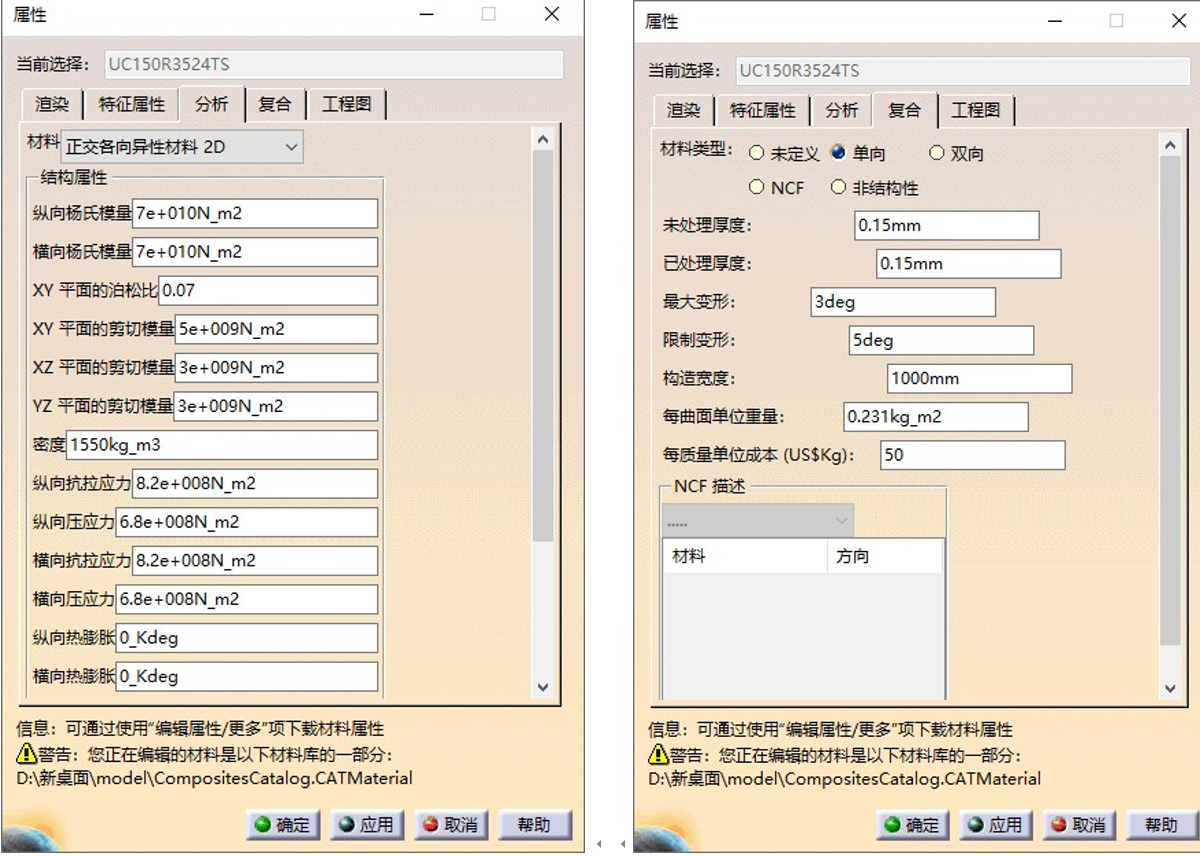

双击你新建的材料，我们要给它注入灵魂。请严格按照实际物理属性填入参数，大程重点讲几个极为核心的参数设定（如果这里填错，后续的重量核算和仿真全都会翻车）：
1. 力学性能与密度（分析页面）： 在“分析”页面中填写的力学性能，特别是“密度”项，指的是复合材料产品固化后的密度大小，切记不要填错。
2. 材料类型（Material type）：
- 未定义：一般用于各向同性材料，比如金属、泡沫芯材等。
- 单向 (Uni-directional)：单向带材料（纤维全在一个方向）。
- 双向 (Bi-directional)：织物材料（比如常见的十字平纹/斜纹碳布）。
- NCF：多轴向编织材料。
- 非结构性：这类材料不计入产品结构受力中。
3. 厚度参数：
- 未处理厚度 (Uncured thickness)：预浸料未固化的单层厚度。
- 已处理厚度 (Cured thickness)：预浸料固化后的单层厚度（后续实体零件能长多厚，全靠这个数据累计）。
4. 变形与成本仿真参数：
- 限制变形 (Limit deformation)：这是红线！指预浸料铺贴时不产生褶皱缺陷的“最大变形角度”。在仿真时，如果纤维变形超过此角度，模型会亮起红灯。
- 最大变形 (Max deformation)：辅助判断用的，一般设为“限制变形”的一半。如果仿真时超过此角度但没过红线，会显示黄色；低于此角度显示绿色，代表铺贴极其顺滑。
- 构造宽度 (Fabric width)：预浸料的最大可用幅宽。用于后续把曲面铺层展平时，核查料片有没有超宽。
- 每曲面单位重量：每平米的重量。公式一般为
FAW/(1-RC%)。软件会根据这个一键核算整个零件的最终重量。
04 弹药入库：将材料导入 CPD 模块并设定方向
材料库建好了，现在回到 CATIA 的三维界面，进入 复合材料设计（Composite Design） 工作台。 (注意：如果不进行复合材料参数设定，该页面内的所有工具栏图标都是灰色的，无法使用！)
操作步骤：
- 点击工具栏上的 Composite parameters（复合材料参数）图标。

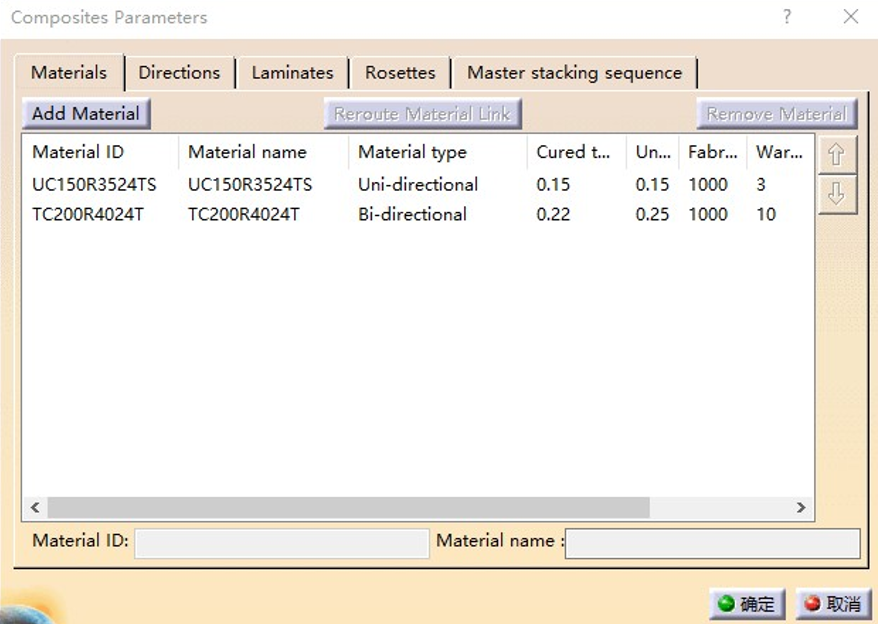

- 在弹出的对话框中选择 Materials（材料）标签页。

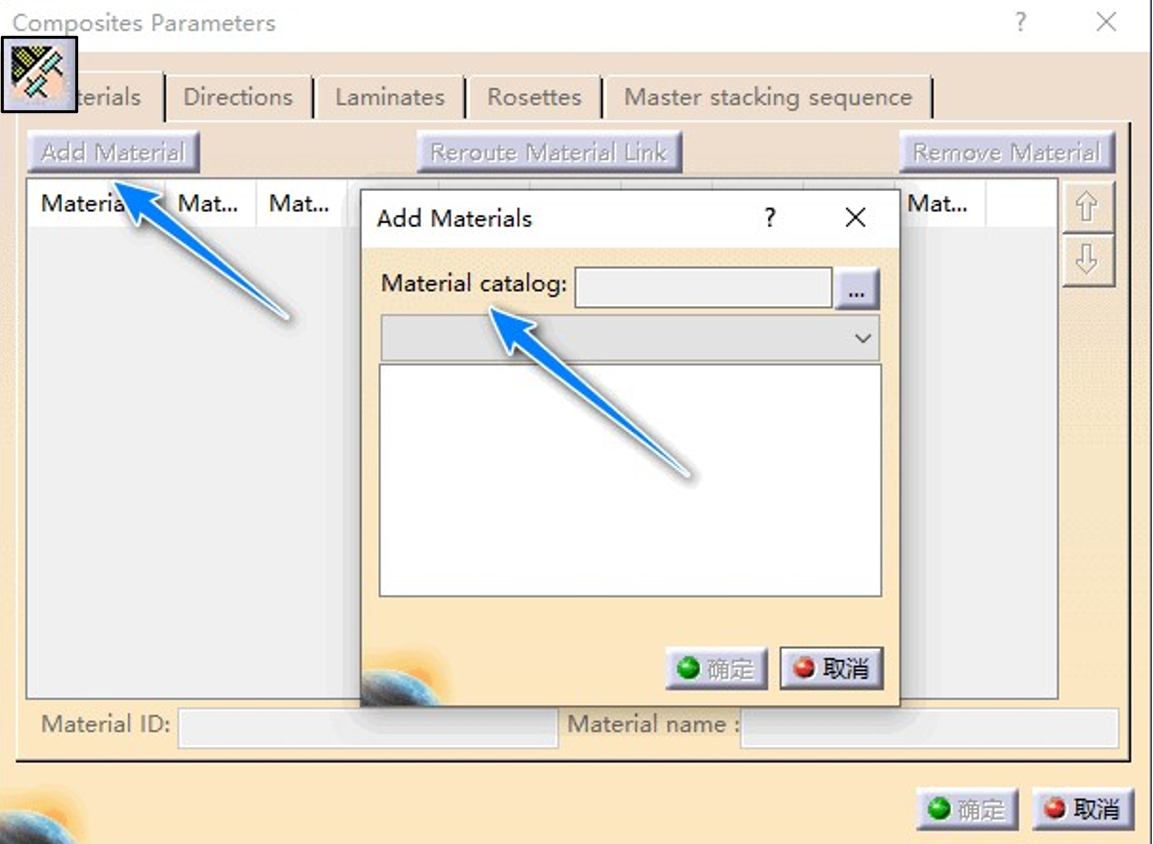

- 点击 Add material（添加材料），找到你刚才保存的目录，把你需要的材料统统导进来。

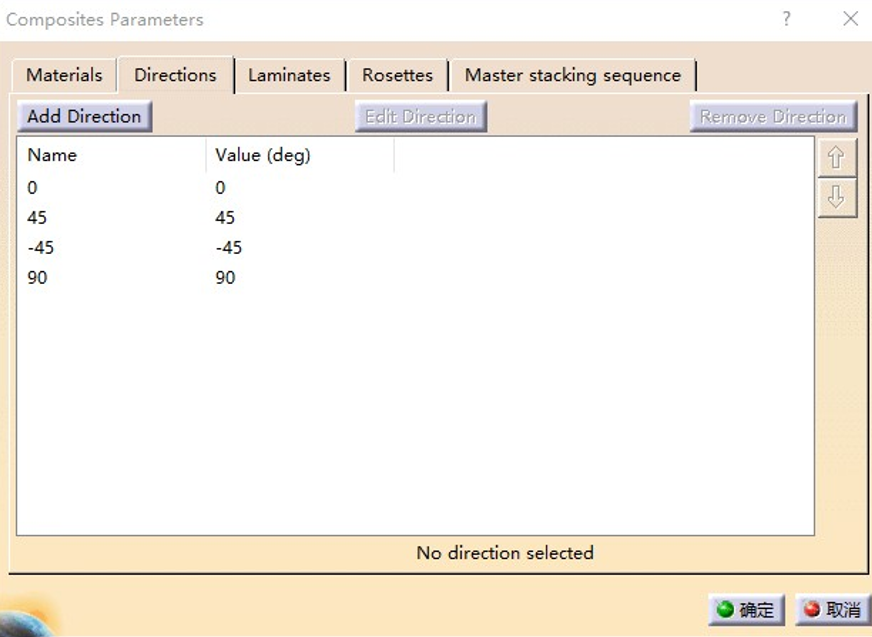

- 切换到 Directions（方向）标签页，在这里添加你铺层会用到的角度（通常是 0°、45°、-45°、90°）。
05 排兵布阵：层压板（Laminate）法则定义

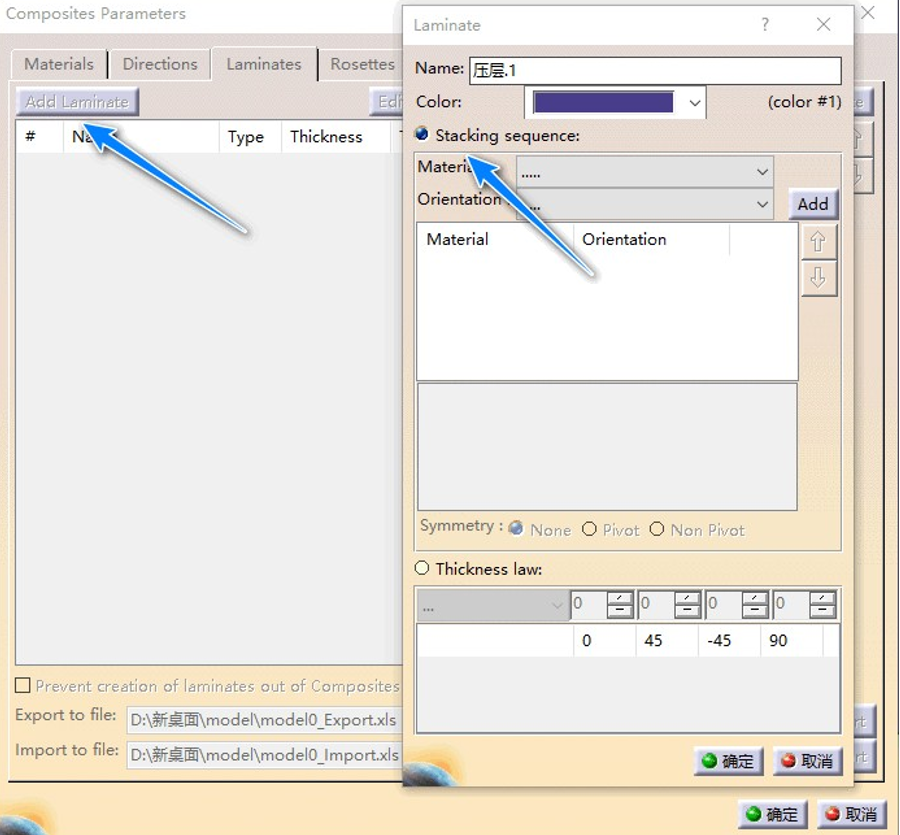

零件往往由几层到上百层纤维堆叠而成，接下来我们需要定义“层压板”。在 Composite parameters 界面点击 Laminates 标签，然后点击 Add laminate。
大程教你两招，应对不同的复杂程度：
- 招式A：Stacking sequence 法则（堆叠顺序法则） 适合铺层数量较少的零件。你可以在这里根据铺层顺序，一层一层地选择材料（Material）和角度（Orientation）。 大程隐藏技巧：注意到底部的
Symmetry选项了吗？勾选它，就能快速创建完全对称的铺层，不用手动重排一遍！ - 招式B：Thickness law 法则（厚度法则） 如果你的零件有上百层，一层层点会累断手。此时采用此法则，直接按照铺层材料、角度分类，输入对应的层数（比如 0°有几层，45°有几层），效率极高！
06 灵魂坐标：铺层角度参考系（Rosette）的创建
大程常说，复材设计的灵魂就是“角度”。你设定的 0° 到底指向哪儿？全靠 Rosette（玫瑰图/参考坐标系） 来定基调。

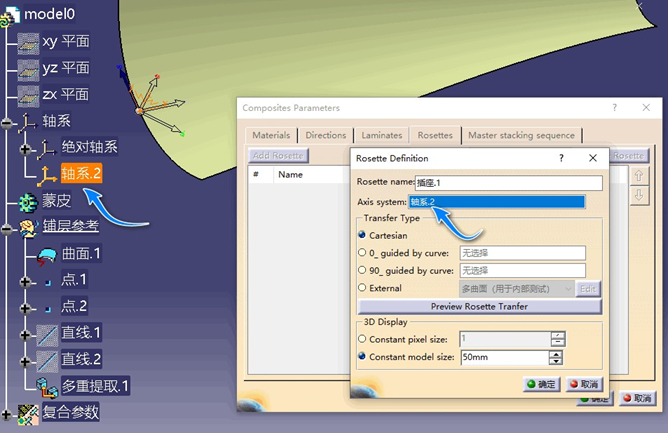

在参数界面切换到 Rosettes 标签页，点击 Add rosette，这里有两种极具实战价值的创建方式：
- 参考轴系建立法 (Cartesian 笛卡尔转移) 系统默认选项。新建一个单独的参考轴系，这里有条死记硬背的铁律：X 轴代表铺层的 0° 方向，Y 轴代表 90° 方向。X 轴逆时针旋转 45° 就是 +45°。利用新建参考轴系，可以使得铺层角度完美契合实际产品的走向。
- 参考引导线方式 (0°/90° guided by curve) 这是面对复杂曲面时的杀手锏！ 遇到带曲率的零件，实际铺贴时纤维肯定是顺着曲面弧度走的。此时你可以指定一条曲线作为 0° 或 90° 的引导线，让铺层角度顺着这条线的弧度生成，完美还原车间工人的真实铺贴走向。
设定好后，点击 Preview rosette transfer，选择曲面，就能在三维模型上直观地预览各个位置的纤维方向了！
💡 大程总结与互动时间
好了，第一期的内容干货满满，大程带大家把 CPD 模块的基本盘搭建完毕了。从打破传统思维，到建立带有 Uncured/Cured 厚度和极限变形参数的材料库，再到定义层压板法则和核心的 Rosette 坐标系。基础打得越牢，后面的三维设计就越爽！
在下一期中，我们将真正进入激动人心的三维曲面实操——教你如何进行区域（Zone）设计，并把 Excel 写好的几百层铺层表“一键导入”生成三维铺层！
今日课后探讨题： 在第 5 步定义 Laminate 层压板时，我们提到了 Stacking sequence 和 Thickness law。各位老铁在实际工作中，如果遇到产品局部需要加厚的场景，你觉得哪种法则更容易管理我们的材料数据？
欢迎在评论区留下你的实战见解，大程会逐一回复探讨！如果你觉得这篇干货对你有用，别忘了点赞、收藏并转发给做非标设计的同事，我们下期见！
