3 别再一层层傻画了!CATIA CPD 铺层自动生成与夹芯结构(Core)全攻略!手把手教你搞定 CATIA 复材“三明治”夹芯与高级搭接
大家好,我是大程,欢迎再次回到【大程开源百宝箱】!
在上一期中,我们学会了如何“划分地盘”(区域设计 Zone Design)并利用过渡区消除了应力集中的台阶。但是,车间里负责铺贴的师傅们可不管什么叫“区域”,他们手里拿的是真实的一层一层、剪裁好的碳纤维预浸料布片。
这就引出了我们今天最大的痛点:如何把理论上的“厚度区域”,一键转化为符合制造工艺的一张张真实的“铺层(Plies)”?如果在这些碳布中间,还要夹带一层 PMI 泡沫芯材(也就是赛车和无人机常用的“三明治”夹芯结构),在三维软件里到底该怎么画才不会干涉?
今天,大程就带你进入本系列的核心高潮——【第3期:铺层精细化设计与夹芯结构定义】。废话不多说,打开 CATIA,进入 Plies 工具栏,我们直接开干!
01 搭建大舞台:铺层组(Plies Group)的创建
所有真实的铺层数据,都必须存放于一个“铺层组”中。这就像是给演员们搭建的舞台。

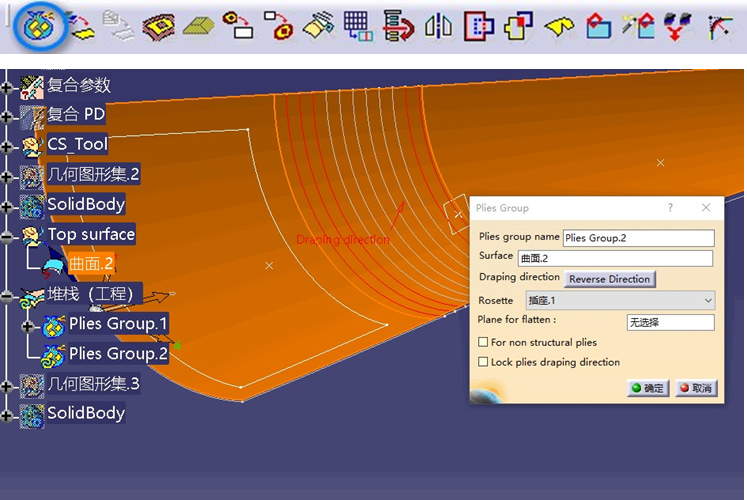

保姆级操作与核心参数: 在 Plies 工具栏中找到并点击 Plies Group 图标。在弹出的面板中,必须精准设置以下参数:
- Surface:选择铺层创建所参考的曲面。
- Draping direction(叠层方向):指定铺层向哪边“长厚”。大程提醒:注意看三维模型上的红色箭头,箭头指哪纤维就往哪叠,单击箭头可以反向。
- Rosette:选择我们第1期就建好的铺层角度参考坐标系。
- Plane for flatten:这是为后续展平下料做准备的,可以选择铺层展平后放置的二维平面,一般保持不选择即可。
- For non structural plies(非结构铺层):如果勾选,代表这组铺层(比如最外层的脱模布或保护膜)不计入产品的结构受力中。
- Lock plies draping direction:勾选后,将死死锁定铺层的叠层方向,防止误操作。

02 传统手艺:手动创建零星单层铺层(Plies)
如果你的产品只有简单的两三层,或者需要单独打个补丁,我们可以采用手工单层定义。

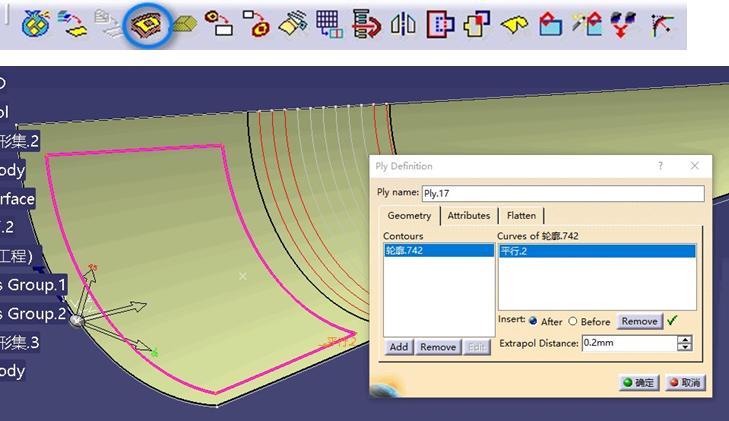

操作步骤: 点击 Ply 图标(注意不是 Group):
- Ply name:定义铺层的名称,一般默认即可。
- Contours(轮廓):在三维模型上选择一个闭合的铺层轮廓,或者依次顺时针/逆时针点选几条曲线组成闭合轮廓。
- Attributes(属性):在这里,你需要手动赋予这一层独有的材料(Material)、铺层角度(Orientation)以及参考坐标系。

03 高端局必学:“三明治”夹芯结构(Core)定义
重点来了!对于高端复材件,为了在不增加太多重量的前提下极大提升抗弯刚度,常常会在碳布之间夹上一层轻质的泡沫或蜂窝(Core)。
大程铁律(极为关键): 在定义芯材之前,你必须预先将芯材底部的铺贴参考面(Top面)生成出来!因为芯材是贴在底层纤维上的,不是贴在模具上的。上一期我们讲过的 Retrieve core definition from 功能在这里就派上大用场了。

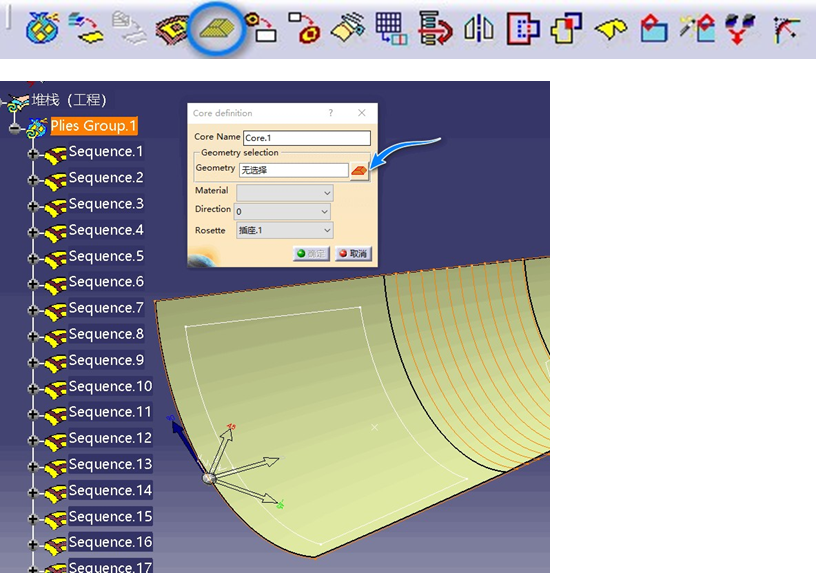

操作步骤: 点击带有“芯材”图形的 Core definition 图标。你可以直接选中一个预先建好并贴合底层曲面的芯材实体,也可以在面板中通过参数生成:
- Base Contour (B):选择芯材的底部轮廓图(注意是沿着厚度方向投影的轮廓)。
- Height (H):输入芯材的厚度。
- Angle (A):输入芯材边缘倒角的角度大小(泡沫芯材边缘必须有倒角,否则上面的碳布铺不下去会架空)。

04 见证奇迹:从区域(Zones)一键生成真实铺层
铺层组建好了,区域(Zone)我们在上一期也划好了。现在,让软件自动把区域变成一层层真实的碳布!

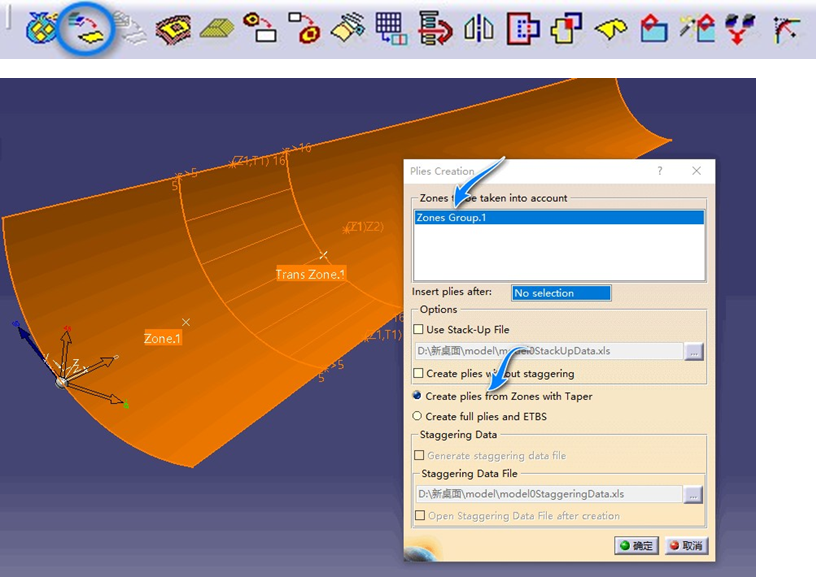

点击 Plies Creation 图标,在弹出的神仙面板中,有几个选项决定了铺层的命运:
- Create plies from zones with taper(考虑过渡生成):大程强烈建议选这个!它在生成铺层时,会自动考虑我们之前做的渐变过渡区。铺层会像阶梯一样完美顺滑地生成。
- Create plies without staggering(无交错生成):如果点选这个,生成铺层将不考虑区域的平滑过渡。避坑提示:如果之前弧形过渡区没有做细化(Refinement)操作,选这个生成的铺层轮廓将不会顺着弧形走,直接报废!
- Use stack-up file:如果你在上一期听了我的,用 Excel 表格编辑好了所有层压板信息,勾选此项并导入那个修改好的 Excel 铺层表,系统会瞬间按照表格信息生成成百上千张真实的铺层!

05 阶梯排布:交错搭接(ETBS)与边界轮廓微调
💡 大程总结与互动时间
兄弟们,经过这三期的修炼,我们已经完成了从底层材料库建立、区域地盘划分,到最终一键生成符合制造要求的真实铺层。尤其是“芯材(Core)”的定义和“ETBS交错轮廓修剪”,这绝对是高级复材工程师压箱底的手艺!把这篇掌握了,你已经击败了全国 90% 只会画实体厚度的画图仔!
在下一期【第4期】中,我们将应对更加复杂的实战场景——教你如何应对超大零件的【铺层分块拼接(Splicing)与镜像对称(Symmetry)】!
今日大程硬核课后探讨题: 在第 3 步定义夹芯结构(Core)时,大程强调了一个铁律:“必须预先生成底层铺层的 Top 面作为芯材的参考面”。 大家在评论区聊聊,如果不生成这个 Top 面,而是直接把芯材贴在最底层的原始模具曲面(Surface)上,一旦产品加工出来,会发生什么灾难性的后果?
欢迎在评论区留下你的见解,大程会挑选专业回答置顶互动!觉得本期干货爆表的话,老规矩:点赞、收藏并转发到你的技术交流群!我们下期再战!
