复材设计圈里有句行话：“设计一时爽，铺贴火葬场”。很多新手工程师在电脑前把三维模型画得极其漂亮，结果图纸发到车间，铺贴师傅对着复杂的大曲率倒角破口大骂：“这预浸料根本就按不下去，全起褶皱了！”
为什么会这样？因为碳纤维布片是有物理极限的！二维的布料强行贴合到三维复杂曲面上，必然会产生剪切变形。当变形超过了材料的极限，就会起皱；或者为了贴平，纤维的角度被严重拉扯歪曲，原本设计的 45° 变成了 35°，零件一受力直接断裂！
传统做法只能靠车间师傅的经验去剪口子（打补丁）。但在高级的非标制造中，我们绝不能允许这种不可控的情况发生！
今天，大程就带大家进入本系列的【第5期：铺贴变形分析（Producibility）与展平输出】**。我们将教你如何利用 CATIA 提前在数字世界里“试贴”一遍，让所有褶皱和受力隐患在电脑里原形毕露！
01 仿真第一步：定义铺贴的“落锤点”（Seed point）

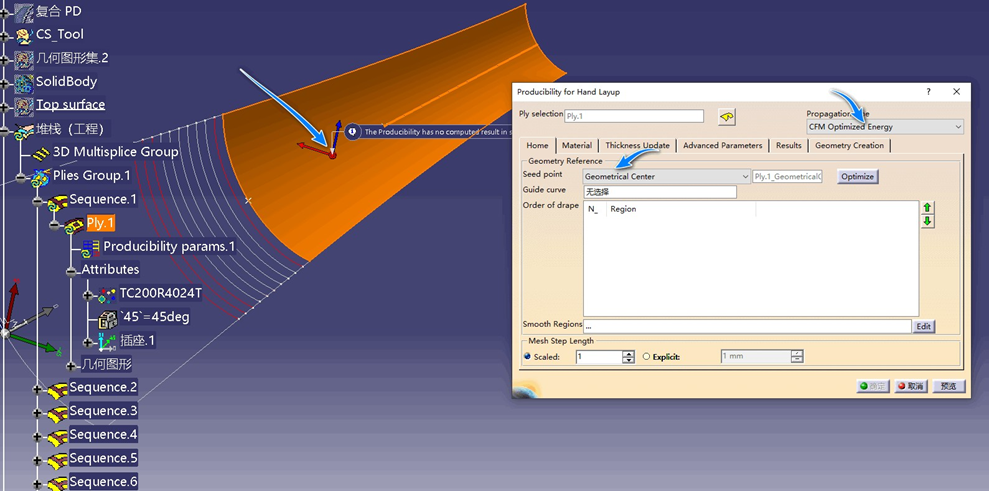

在 Analysis（分析）工具栏中，点击核心工具 Producibility（铺贴变形分析）。
在车间里，工人贴预浸料时，肯定是先从某一个点按下去固定，然后再向四周慢慢推平。这个最先按下去的点，就是仿真的核心——起始点（Seed point）。起始点位置不同，算出来的变形结果完全不一样！
在 Home 标签页的 Geometry Reference 中，CATIA 提供了三种“落锤”方式：
- Geometrical Center（几何中心）：系统默认项。软件自动取这块布的几何中心作为最先铺贴的点。
- Selection（手动选择）：你可以自己画一个点，强制告诉软件从这里开始往外贴（常用于有深坑或高凸起的零件，通常从最难贴的地方开始）。
- Indication（拾取优化）：直接在曲面上用鼠标点选获取特征点。大程强烈建议点击旁边的 Optimize（优化） 按钮，软件会自动根据铺层形状计算出几个最优的起始点供你选择。
02 算法流派：选择你的铺贴策略（Propagation type）
设定好起始点后，我们要告诉软件工人师傅是“用什么手法”把布推平的。在面板右上角的 Propagation type（传递类型） 中，有三大流派：
- Minimum distortion（最小变形模式）：软件会模拟工人在实际铺贴时，尽量不让布料产生变形的手法。
- Symmetric（对称模式）：模拟工人从中间向两边对称推平的手法。
- CFM Optimized Energy（最优解模式）：大程推荐！ 这是达索最牛的算法，它综合考虑了材料的能量释放，模拟出的结果最接近真实车间的铺贴情况。
03 颜色背后的秘密：剪切角预警（Shearing angle）

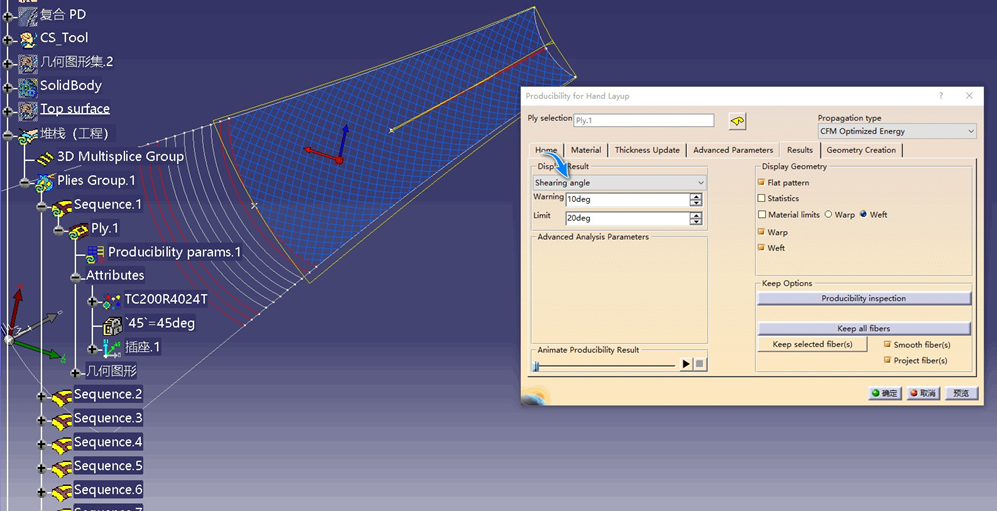

参数设好后，点击界面上的播放键（Animate Producibility Result），就能看动态铺贴过程了！此时你要死死盯住 Result（结果） 页面中的 Shearing angle（剪切角）。
还记得我们在【第1期】建材料库时填的 最大变形 和 限制变形 吗？它们在这里起作用了！
- 绿灯：如果变形较小，网格显示绿色，说明这块区域工人可以极其丝滑地贴下去。
- 黄灯（Warning）：当变形超过警告角度（通常是极限的一半，比如 10°），网格变黄。意味着有点难贴，但工人用点力还能推平。
- 红灯（Limit）：当变形超过你设定的极限角度（比如 20°），网格爆红！这就相当于软件在报警：“这里绝对会起严重褶皱，不可能铺得平！”
面对红灯区，你要么回去改模具曲面，要么按照咱们上一期讲的，用 Dart（剪口） 命令在这里切一刀释放应力。
04 隐形杀手：角度偏差（Deviation）与顺向性原则
有些地方虽然没亮红灯，但这并不代表万事大吉。碳纤维是各向异性材料，它的强度全靠设定好的角度（0/45/90）支撑。
在结果列表中切换到 Deviation（角度变形量）。 软件会测出纤维变形后的实际角度与你理论设计的偏差。举个例子，设计是 45°，但为了贴平曲面，纤维被扯到了 43.5°，偏差（Delta）就是 1.5°。
大程铁律： 在航空和赛车件设计中，有一个核心的顺向性原则”。一般允许的纤维角度偏差极限是*±5°！如果偏差超过这个值，纤维的受力方向就变了，产品的力学强度将遭遇毁灭性打击！这时候我们必须通过分块（Splicing）来解决。

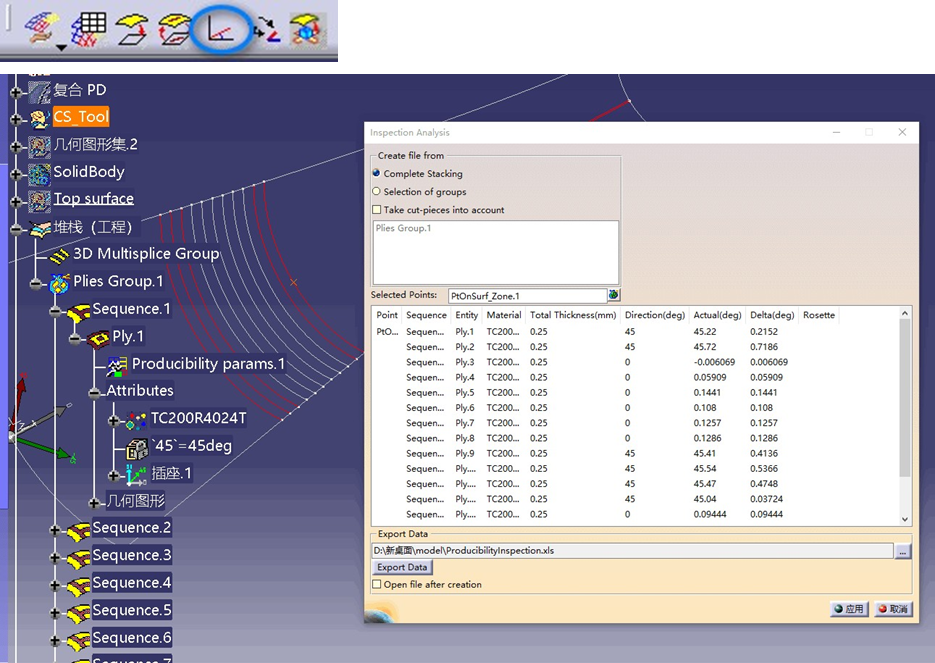

另外，如果想单独精细测算某些关键点位的偏差，可以使用分析工具栏的 Inspection Analysis 命令，选中曲面上的点，直接提取出理论角度（Direction）和实际角度（Actual）的精确数值，还能一键导出 Excel。
05 批量扫雷：自动完成所有铺层的分析（Producibility Table）

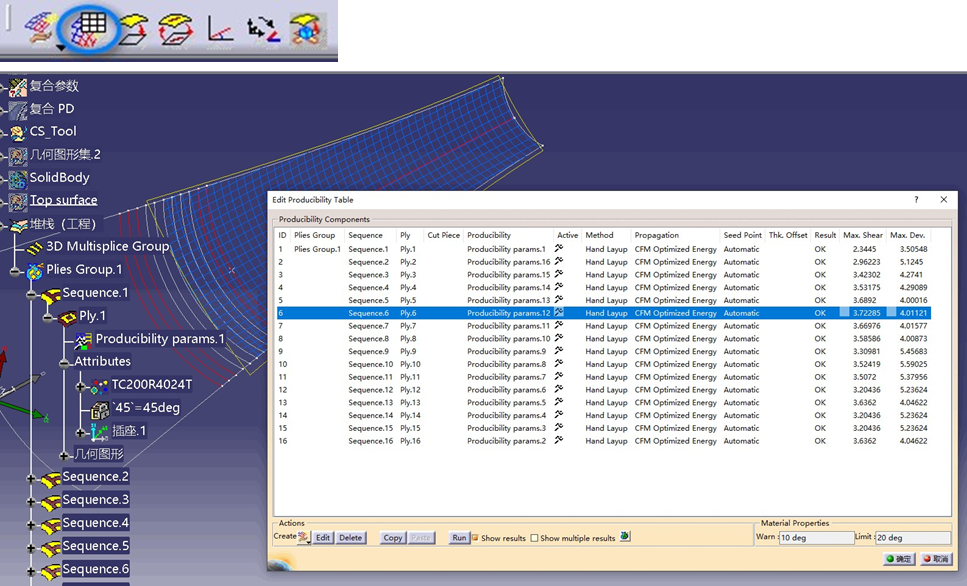

如果产品有几百层，一层层点开看肯定不现实。在工具栏点击带有表格图标的批量分析工具，会弹出一个汇总清单。
全选所有处于未分析状态的铺层，直接点击底部的 Run。此时你可以去喝杯咖啡，软件会在后台把几百层布挨个“试贴”一遍。算完后，结果栏会直接告诉你哪一层是 OK，哪一层的最大剪切力（Max. Shear）和最大偏差（Max. Dev.）超标了，排雷效率极高！
06 降维打击：从3D铺层到2D展平下料（Flattening）
仿真没问题，证明这层布能贴。接下来我们要把它“撕下来”拍平，交给裁床机器去下料。 在 Flattening 工具栏中点击展平图标。
保姆级操作参数：
💡 大程总结与互动时间
兄弟们，看完这一期，你是不是对 CATIA CPD 的强大感到震撼？
我们通过设定起始点和传递算法，成功在电脑里完成了虚拟铺贴；通过剪切角（Shearing angle）红绿灯找出了起皱点；通过角度偏差（Deviation）展平料片（Flattening），并算清了每一分钱的成本。掌握了这一套，你就是车间工艺师傅眼中的“神”！
在下一期【第6期】中，我们将迎来彻底抛弃传统图纸的革命——教你如何进行【制造余量边（MEOP）设计与激光投影（Laser Projection）全解析】**！用绿色激光直接指导车间铺贴！
今日大程硬核课后探讨题： 在第 3 步和第 4 步中我们发现，遇到复杂死角时，铺层变形过大（红灯起皱） 和 角度偏差过大（违反顺向性） 往往是同时出现的。 如果你在设计一个承力的碳纤维无人机大臂，仿真发现根部倒角处亮起了大面积红灯，在不允许修改理论曲面模型的前提下，你作为复材工程师，会优先采用哪些手法来化解这个矛盾？（提示：结合我们第 4 期的知识点）
