大家好，我是大程，欢迎来到【大程开源百宝箱】！
在前三期中，我们成功打通了材料库建立、区域划分，并让软件自动生成了一层层真实的铺层（Plies）。但今天，大程要给大家抛出一个在车间里极其现实的痛点问题：
如果你设计的零件非常大（比如飞机蒙皮、风电叶片），而买来的碳纤维预浸料布卷（Material Roll）最大幅宽只有 1 米，铺不完整个曲面怎么办？ 遇到曲率极大的死角，整张碳布死活贴不平，起严重褶皱怎么办？
答案只有一个：裁切、分块拼接（Splicing），并在死角开剪口（Dart）！ 但是，拼接绝不是拿剪刀随便咔嚓一刀就完事的。接缝如果全叠在同一个位置，零件受力时瞬间就会从这里断裂。我们必须像砌砖一样，让每一层的接缝错开搭接。
今天，我们就进入本系列的【第4期：高级铺层调整、分块拼接与对称操作】。满载干货，速速点赞收藏，打开 CATIA，我们发车！
01 突破幅宽限制：铺层分块与拼接（Splicing）基础
在遇到超宽大零件时，我们首先要在 Splicing 工具栏中定义拼缝规则。

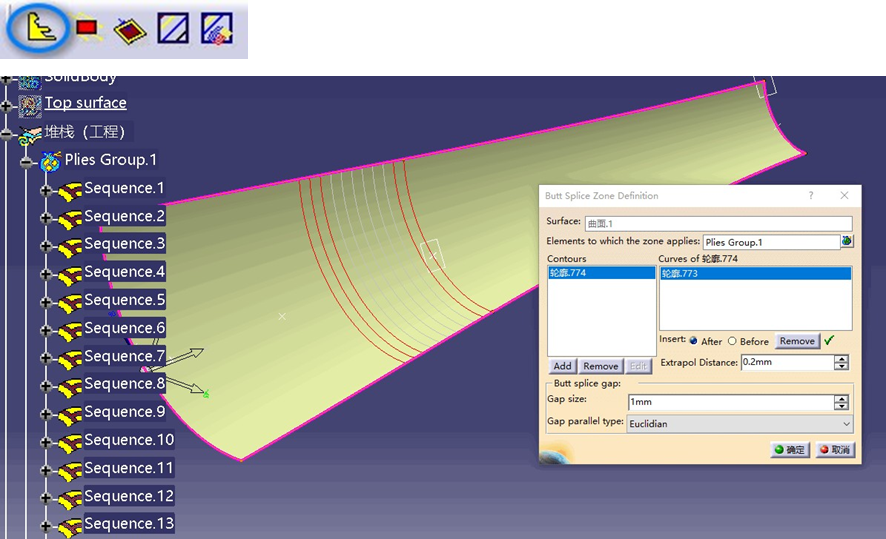

1. 基础拼接设计 (Butt Splice Zone Definition) 如果某块区域你只允许工人把布料拼接在一起，不允许重叠，那就用这个。
- Surface：选择铺层所在的曲面。
- Elements to which the zone applies：选择需要被“动刀子”切块的铺层，可多选。
- Contours：依次选择曲线组成闭合区域，这个范围内就会被定义为拼接区。
- Gap size（拼接间隙）：碳布拼接时中间留出的缝隙大小。

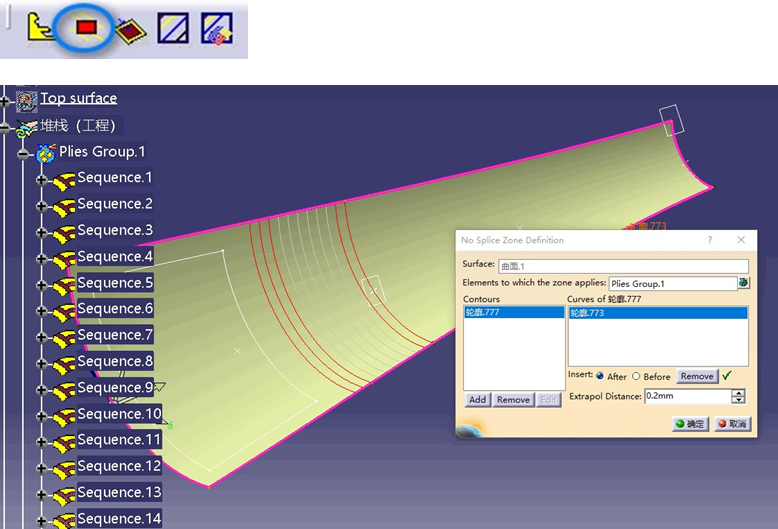

2. 强制非拼接区 (No Splice Zone Definition) 这跟上面刚好相反。如果产品某个核心受力区绝对不允许有断缝，必须一整块布铺过去，框选这个闭合区域，系统就会强制该区域内只允许连续（搭接）铺贴。
02 砌砖法则：高级错层搭接（Overlap）与一键幅宽分块

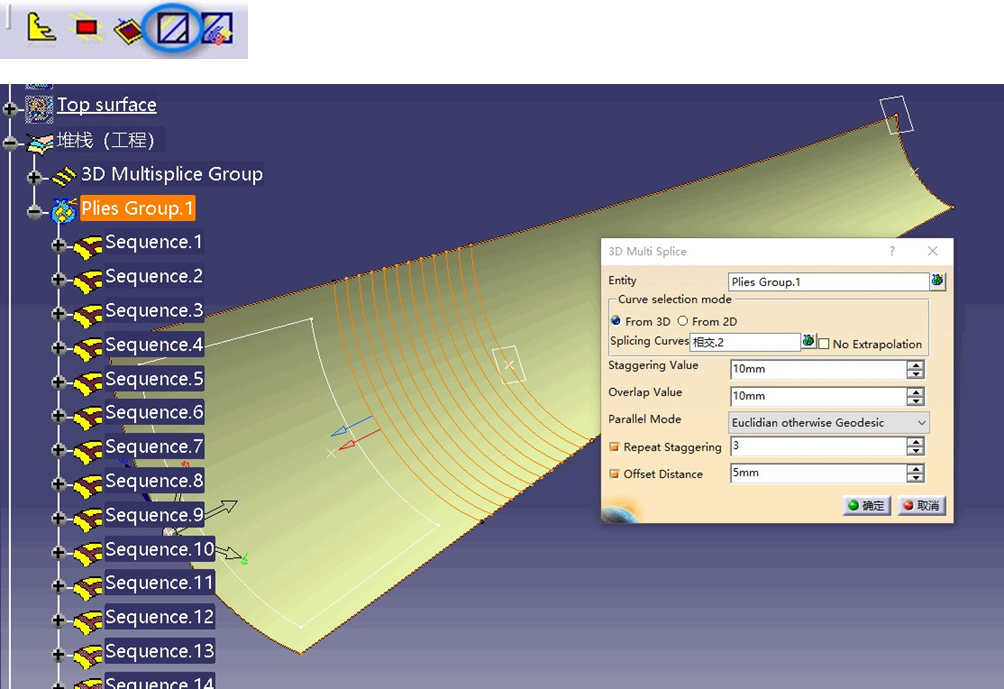

为了防止断裂，真正的复材工程师会运用错层搭接。在 3D Multi Splice 面板里，藏着复材模块极其硬核的参数：
1. 手动错层搭接设计
- Splice curve（搭接缝线）：你预先画好的一条切线，它将完整的一层铺层一分为二。
- Staggering value（错开值）：相邻铺层搭接位置错开的距离（像阶梯一样）。
- Overlap value（搭接宽度）：两块布重叠部分的宽度（比如 10mm）。
- Repeat staggering（重复错开步数）：大程重点解释！比如设定为 3，代表铺层错开 3 次后，下一层就会重新回到起始的搭接缝线位置继续循环。
- Offset distance（偏移距离）：重复错开后，整体偏移的附加数值，必须跟 Repeat 参数配合打组合拳。

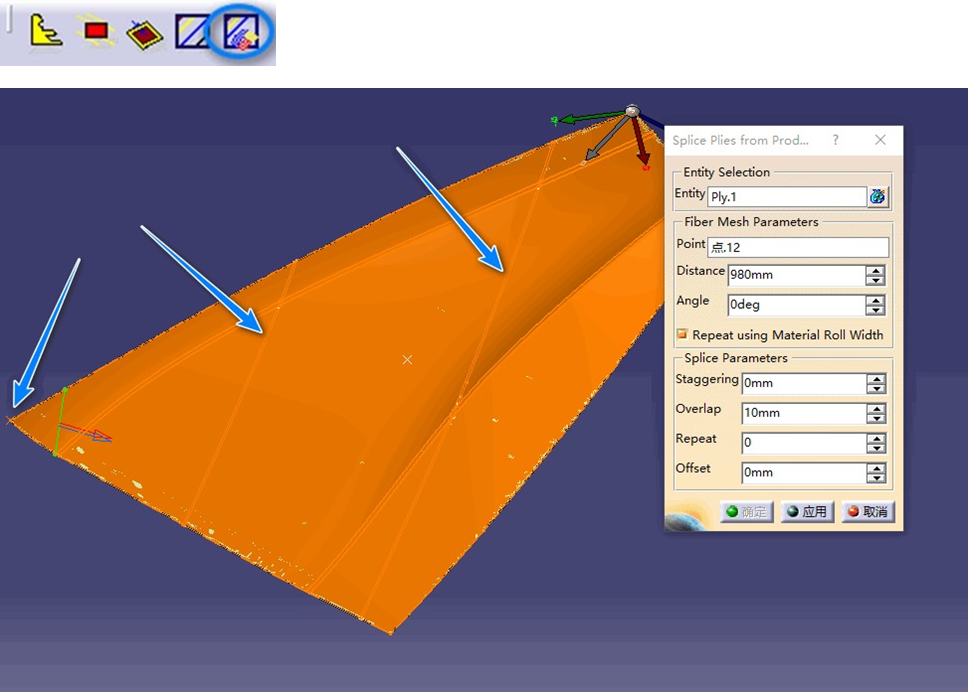

2. 快速分块设计（基于材料幅宽） 如果你懒得一根根画切线，CATIA 提供了全自动的幅宽分块！ 只需定义起始 Point（参考点）、Distance（起始距离） 和 Angle（分块线角度，与纤维平行则设为0°），然后勾选王炸选项 Repeat using Material Roll Width（根据材料幅宽大小生成分块）。软件会直接读取你第1期在材料库里设好的幅宽（比如 1000mm），自动把超大铺层切成一轨一轨的布条！
03 极速造影：铺层对称（Symmetry）的两大流派
很多产品是对称的（比如左右机翼，或者上下对称的夹芯板）。学会 Symmetry 功能，工作量直接减半！

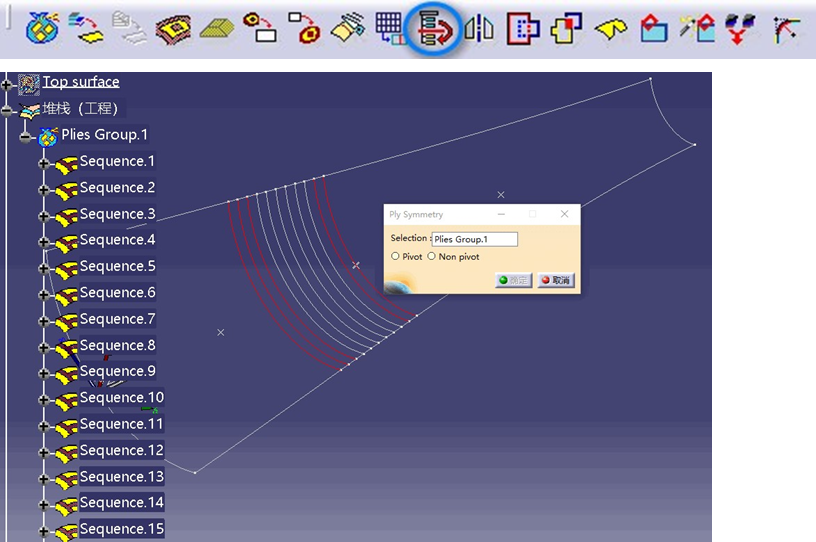

流派A：自身铺层组内的堆叠对称（Ply Symmetry） 这适用于单侧零件在厚度上的对称。在定义时，有两个极其关键的逻辑选项：
- Pivot（带中心轴）：选择的铺层会以最上面的一层为轴进行镜像。例如你原来铺了
45°/0°，镜像后会变成45°/0°/45°（中间的 0° 只有一层，作为公共轴心）。 - Non pivot（无中心轴）：完全镜像。原来的
45°/0°会变成45°/0°/0°/45°。

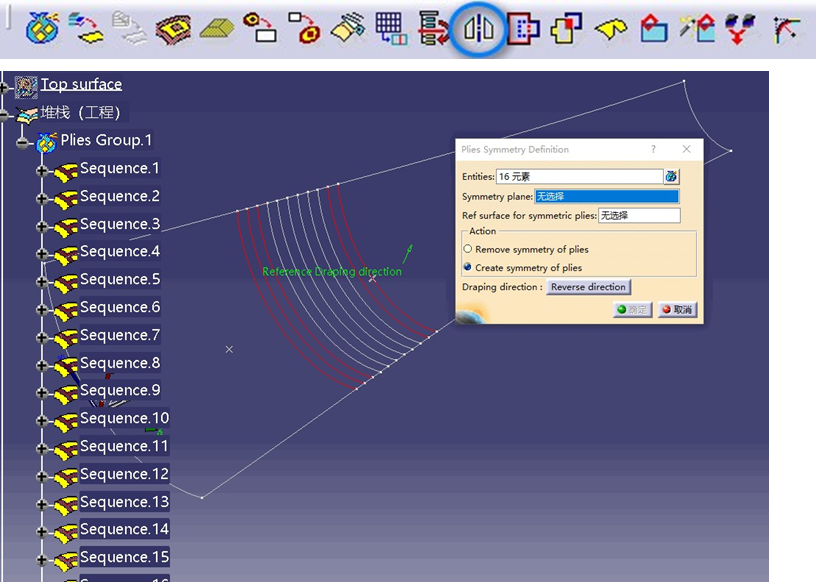

流派B：跨零件的镜像对称（Symmetry Definition） 这适用于做左右对称的两个零件。选择 Symmetry plane（对称中心参考面） 和 Ref surface for symmetric plies（承接铺层的目标曲面），系统会直接把铺层连皮带骨镜像到对面的曲面上，铺层数量翻倍！
04 细节狂魔：铺层轮廓修剪与剪口（Dart）操作
💡 大程总结与互动时间
兄弟们，今天我们啃下了复材设计里极其考验工艺经验的骨头！
从应对幅宽不足的 Splicing（分块） 与 Overlap（错层搭接），到利用 Pivot/Non-pivot 逻辑快速生成对称铺层，再到释放应力的 Dart（剪口） 操作，最后利用 Stacking management 对上百层数据进行 Excel 降维打击。掌握了这些，你不仅是个画图高手，更是一个懂车间真实铺贴工艺的复材架构师！
在下一期【第5期】中，我们将迎来极为震撼的视觉盛宴——教你进行【铺贴变形分析（Producibility）仿真与 2D 展平下料】**！提前预测起皱位置！
今日大程硬核课后探讨题： 在第 3 步讲解“堆叠对称（Ply Symmetry）”时，大程提到了 Pivot 和 Non-pivot 两种法则。 请大家思考一下，从实际碳纤维产品的力学性能出发，为什么绝大多数受力结构件的中间核心层（比如 0° 轴向承力层），通常会选择 Pivot (中心轴共享) 对称模式，而不是 Non-pivot 对称模式？
欢迎在评论区留下你的硬核见解，大程会置顶点评！觉得本期干货爆表，老规矩：点赞、收藏、转发给你的机械工程师搭子！我们下期再战！
