大家好，我是大程，欢迎来到【大程开源百宝箱】！
在前五期的实战中，我们已经在电脑里把铺层设计得完美无缺，甚至连起皱点都提前预测排雷了。但今天，大程要戳穿一个极其残酷的现实痛点：
你图纸画得再好，发到车间里，铺贴师傅对着一块黑乎乎的大模具，他怎么知道第 15 层那块奇形怪状的补强布到底该贴在哪个精确坐标上？ 传统做法是给工人发二维图纸，工人拿着尺子在模具上量，不仅效率极低，而且角度一旦贴歪，前面做的所有顺向性设计全部白搭！此外，产品边缘肯定要留切边余量，这余量怎么在三维里放出来？
今天，大程就带大家进入本系列的【第6期：制造性设计与激光投影全解析】。我们将彻底抛弃传统的二维图纸，把纯设计数据转换为自带余量的“制造文件”，并利用黑科技——激光投影仪（Laser Projector），直接在车间模具上打出绿色轮廓光，工人照着绿光贴就行！
废话不多说，打开 CATIA Manufacturing（制造）工具栏，我们直接开干！
01 数据交接：“制造性设计”文件的独立转换
在航空或高端非标制造业中，设计部门和工艺制造部门的数据往往是分开的。为了防止误改核心设计，我们需要先进行制造性设计转换。

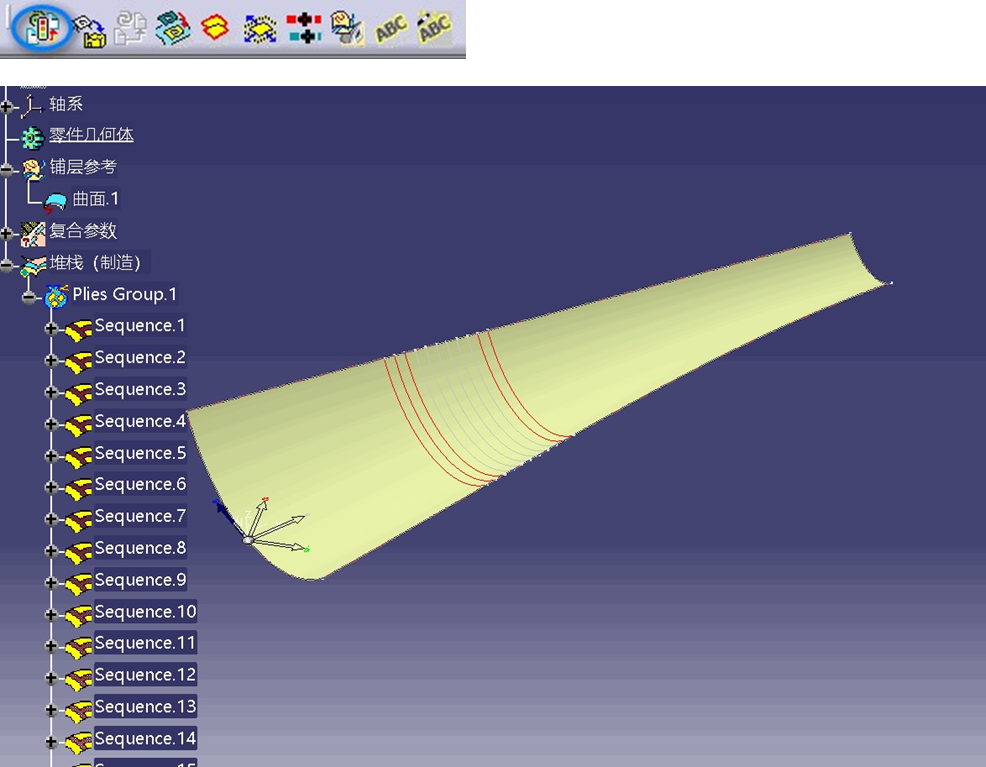

在 CPD 模块中，你可以将铺层设计的工程文件直接转换为“制造性设计”并产生新的零件。 这个过程就像是给数据“穿上马甲”，它会隐去铺层的创建过程信息，主要保留铺层轮廓用于后续的生产处理（如设置投影、制造余量边、出下料图等），然后将其转交给工艺人员进行后续操作。
02 移花接木：制造曲面替换 (Skin Swapping)
大家在画理论模型时，用的肯定是产品的“净尺寸”曲面。但真实铺贴时，边缘肯定要留出多余的料用来后续切割打磨。如果直接在原来的净尺寸曲面上做铺层，余料就没地方贴了。

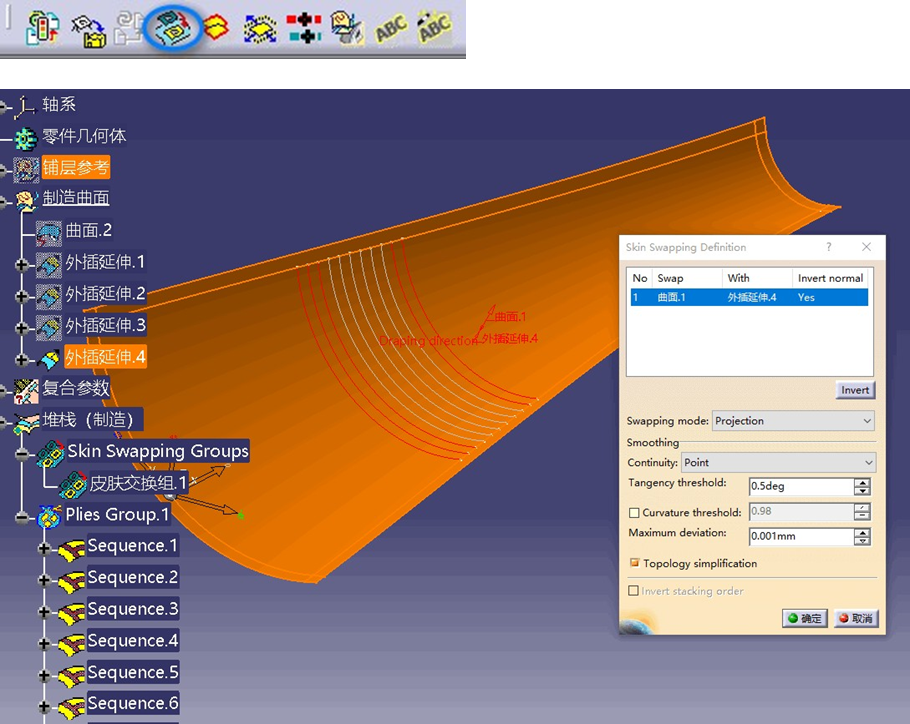

因此，我们需要用 Skin Swapping（曲面交换）命令，把所有铺层“移花接木”到一个延展过的新曲面上。
保姆级操作参数： 点击带有两层曲面交换图标的 Skin Swapping：
- Swap（替换前）：在列表中选择你最初铺层的工程设计曲面（净尺寸面）。
- With（替换后）：选择你预先向外拉伸/外延好的新制造曲面。
- 确认后，系统会自动把所有纤维铺层映射到这张更大的制造曲面上！
03 守住底线与留足余量：EEOP 与 MEOP 定义

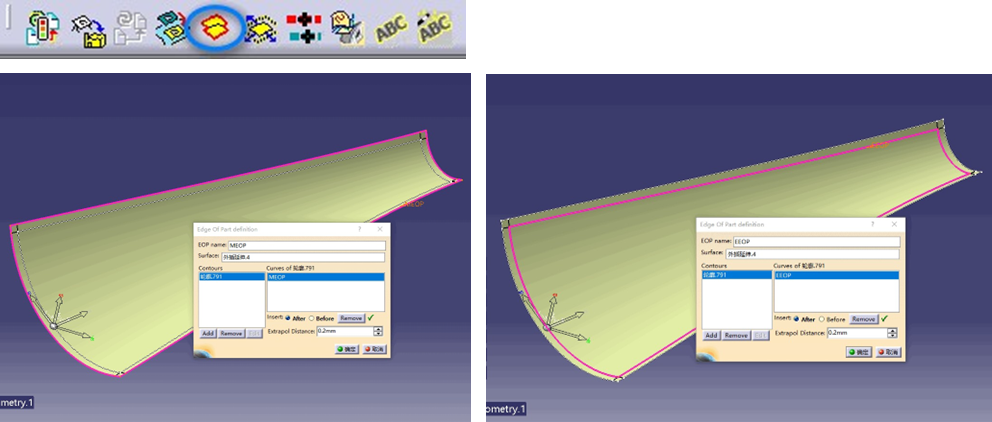

曲面变大了，接下来就要精确告诉软件，哪里是真实的零件边界，哪里是工艺要求的切边边界。这就涉及复材制造中的两个核心术语：EEOP 和 MEOP。
- EEOP (Engineering Edge Of Part)：工程设计边界。也就是产品最终切出来的真实边界。
- MEOP (Manufacturing Edge Of Part)：制造设计边界。也就是工人铺布时放出来的余量边界（通常比 EEOP 大 20mm 左右，需预先在三维里画好或偏移好曲线）。

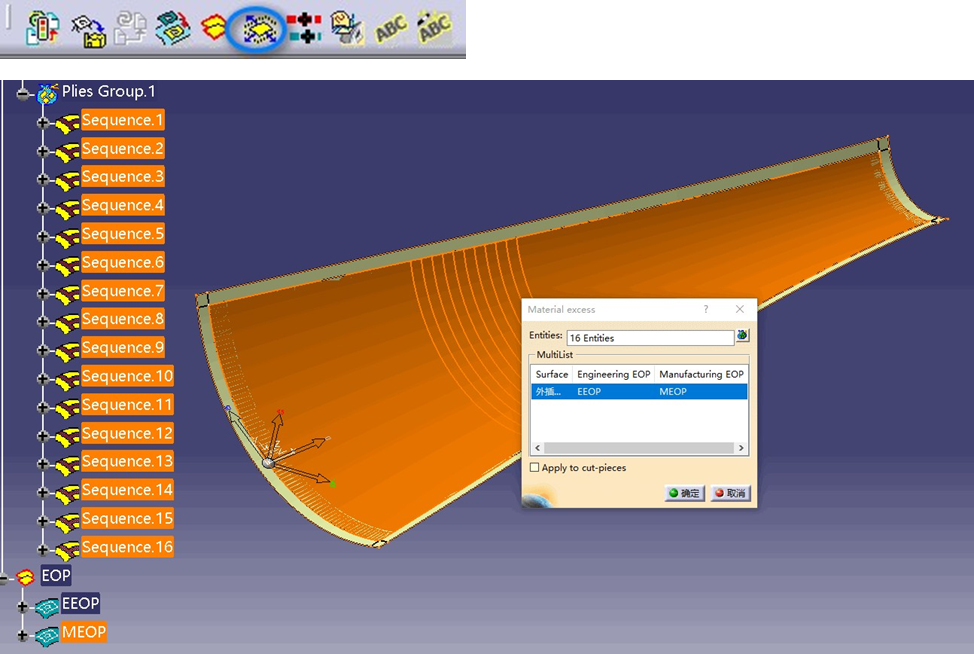

保姆级操作步骤： 点击 Material excess（制造余量边）图标，给铺层赋予双重边界：
- Entities：选取你需要设置余量边的铺层（可全选）。
- Surface：选取铺层现在所在的曲面。
- Engineering EOP：在列表中选中 EEOP，然后去模型上点选你的真实产品边界线。
- Manufacturing EOP：在列表中选中 MEOP，去模型上点选放好余量的外延边界线。
04 降维打击：激光投影仪 (Laser Projector) 全局设置

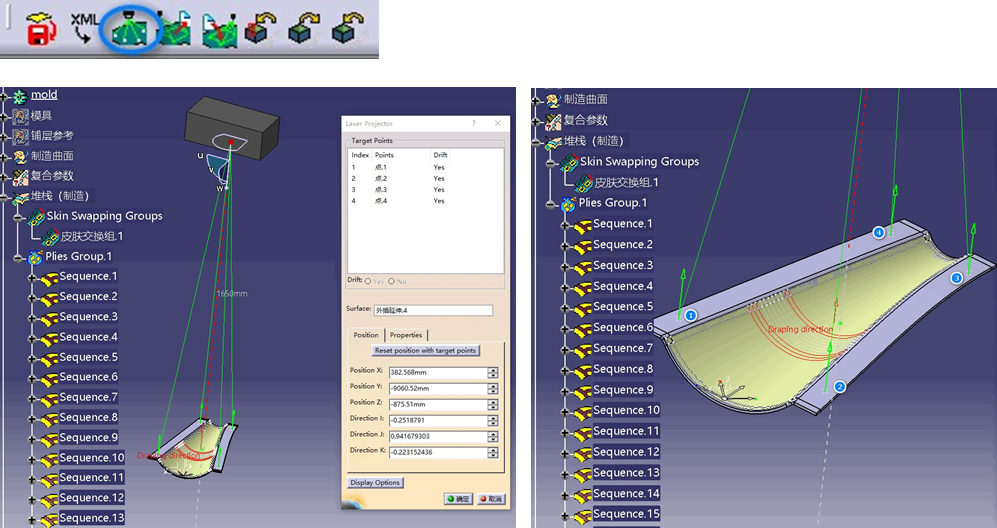

余量放好了，接下来进入本期的最高潮——给车间配置虚拟激光投影仪！点击带有绿色光束图标的 Laser Projector。
核心操作与参数揭秘：
- Target Points（靶标点，极度重要！）：激光投影仪怎么知道模具放在车间哪个位置？全靠靶标点！你需要预先将模具装配到产品树中，保证模具坐标系和铺层坐标系完全一致。通常需要在模具四周均布 4个靶标点。在列表里依次选中这四个点。
- Surface：选择铺层所在的曲面。
- Reset position with target points：点击这个按钮，系统会自动计算并重置投影仪器的虚拟空间位置，回归原始位。
- Properties（属性）：直接在预设的类型中选择，也可以自定义投影仪的各项硬核参数。
(大程提示：如果你零件特别长，一台投影仪照不全，你可以重复使用此命令，架设多台投影仪！)
05 数据结晶：导出 Virtek 激光投影文件 (.cal / .ply)

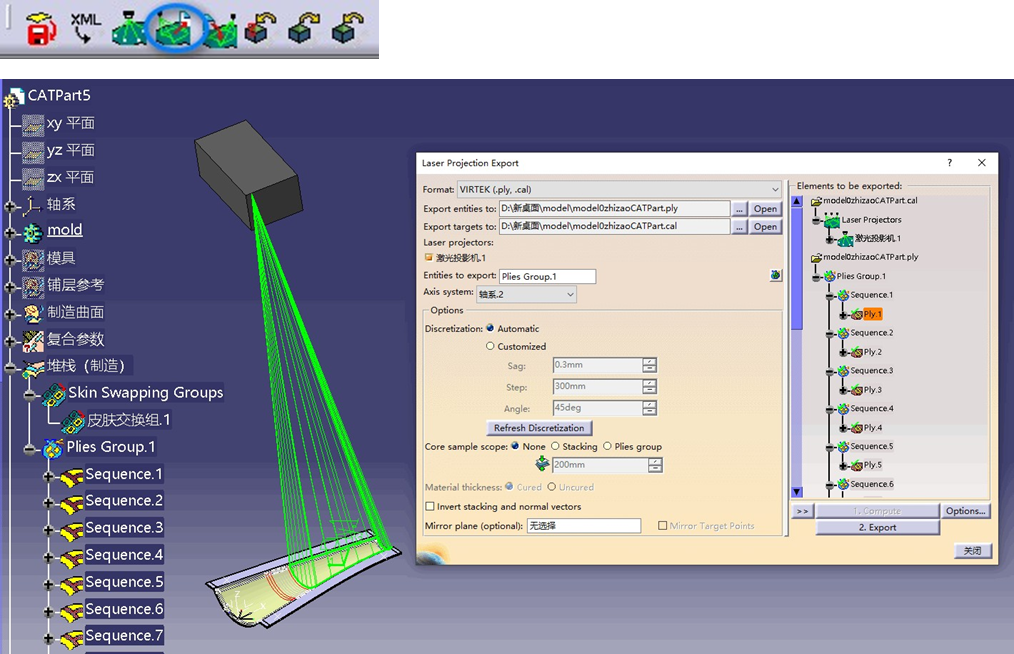

投影仪架好了，接下来要把数据导出来发给车间的设备。点击 Laser projection export 图标。
这里会导出两份决定生死的文件：靶标点文件 (.cal) 和 铺层轮廓文件 (.ply)。 (注意：在真实车间里，选择靶标点时必须严格按照顺时针或逆时针方向顺序选取，必须出具靶标点位置顺序图以防工人贴错)。
导出参数设置：
- Format（格式）：选择投影仪器的品牌格式，业界通用的通常是 VIRTEK (.ply, .cal)，并设置好保存路径。
- Laser projectors：选择你刚才架设的投影仪（可多选）。
- Entities to export：选择要导出的铺层组（Plies Group）或单层。
- Axis system：千万别漏了！一定要选择该铺层对应的铺层角度参考坐标系（Rosette）。
- 操作流：先点击底部的 1. Compute（计算），系统会在后台疯狂计算光路数据；然后再点击 2. Export（导出），两份极具含金量的工艺文件就生成了！
06 所见即所得：投影文件预览与车间防呆标记
💡 大程总结与互动时间
兄弟们，经过这一期的洗礼，我们完成了复材设计向智能制造的惊险一跃！
我们通过 Skin Swapping 搞定了带余量的曲面，通过 EEOP/MEOP 严格划定了切割界线，最终利用 Laser Projector 抛弃了落后的二维图纸，直接输出 .cal 和 .ply 喂给车间的激光投影设备。这套流程走下来，你的非标工艺水平已经甩开同行好几条街了！
在下一期【第7期】，也是本系列的最终章中，我们将压轴讲解如何【导出铺层图样（Ply Book）、下料 DXF 数据以及与 Abaqus 联合仿真验证】！
今日大程硬核课后探讨题： 在第 4 步架设激光投影仪时，大程强调了：“必须在模具四周设置靶标点，通常是 4 个，并且在后续生成文件时还要讲究顺时针/逆时针顺序”。 大家在评论区聊聊，从空间几何定位和车间现场标定的角度来看，为什么通常需要 4 个点？如果只设 3 个点在理论上也能确定一个面，为什么实际工程中极少采用 3 个点？
