大家好，我是大程，欢迎来到【大程开源百宝箱】！
经过前面6期的浴血奋战，我们终于在 CATIA 里把复合材料的底层库、区域、真实铺层、甚至激光投影防呆都做完了。很多新手老铁长舒一口气：“呼，数模画完了，总算可以下班了！”
大错特错！ 设计的最终目的是为了制造和受力。 如果不把三维数据转换成裁床机器能认的二维下料图（DXF），或者不扔进有限元软件里算一下受力，你设计的这堆碳纤维就是一堆毫无价值的“数字垃圾”。更让人崩溃的是，很多新手直接从 CATIA 导出的 DXF 图纸，拿给车间裁床软件一读取，满屏报错——线段不闭合、文字变乱码、附带一堆无用轮廓！
今天，大程就带大家迎来本系列的大结局——【第7期：铺层数据输出、Abaqus联合仿真与工程图下料】。我们将手把手教你搞定数据输出的最后一公里，并附赠老鸟压箱底的 CAD 图纸清理“5大神命令”！
01 粮草先行：底层参数与出图样式（GVS）设置
在导出任何数据之前，我们必须先在 CATIA 的后台设置好输出规则。

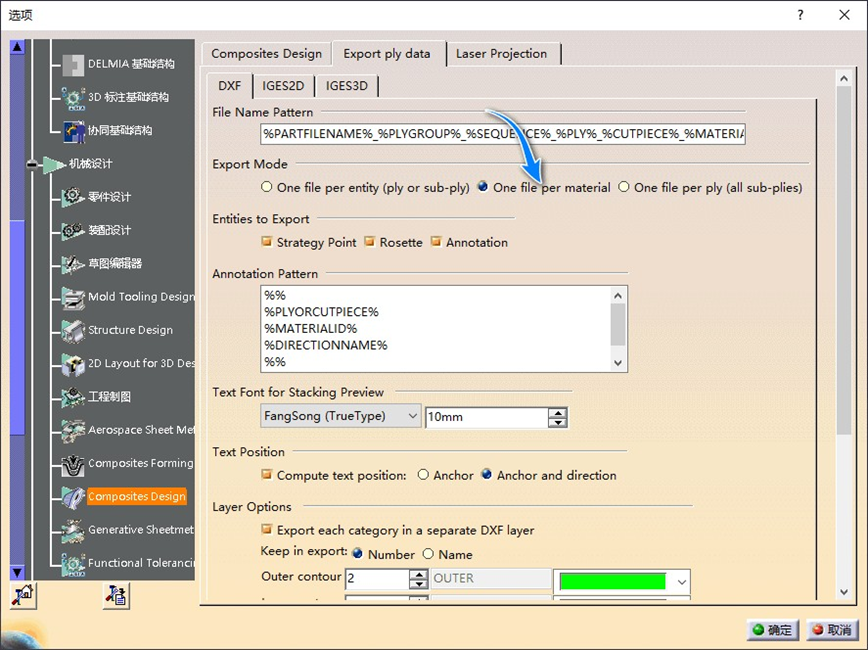

操作步骤： 进入 工具 -> 选项 -> 机械设计 -> Composites Design（复合材料设计），切换到 Export ply data 和相关标签页。 在这里，你可以设定导出的文件命名规则和导出模式：
- One file per entity (ply or sub-ply)：每个铺层单独导出一个文件。
- One file per material：按照材料种类合并导出（强烈推荐，方便同种材料集中排版下料）。
- One file per ply (all sub-plies)：按铺层导出包含所有子层的文件。

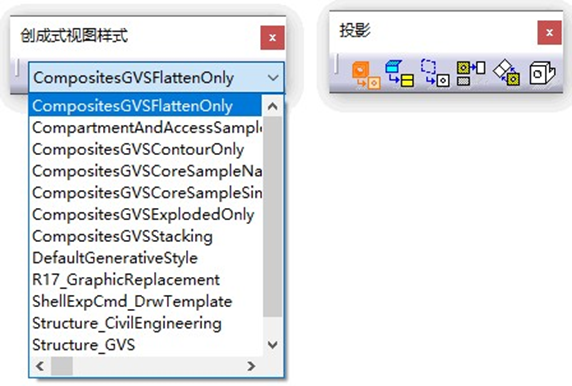

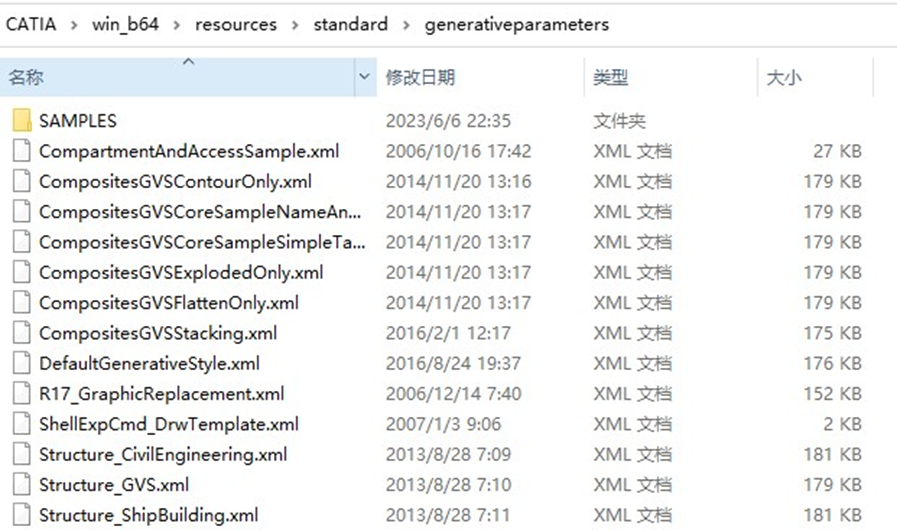

在工程图样式方面，达索系统在安装目录的 resources\standard\generativeparameters 下预设了多种出图 XML 样式文件。大程带你认识几个最核心的 GVS 样式：

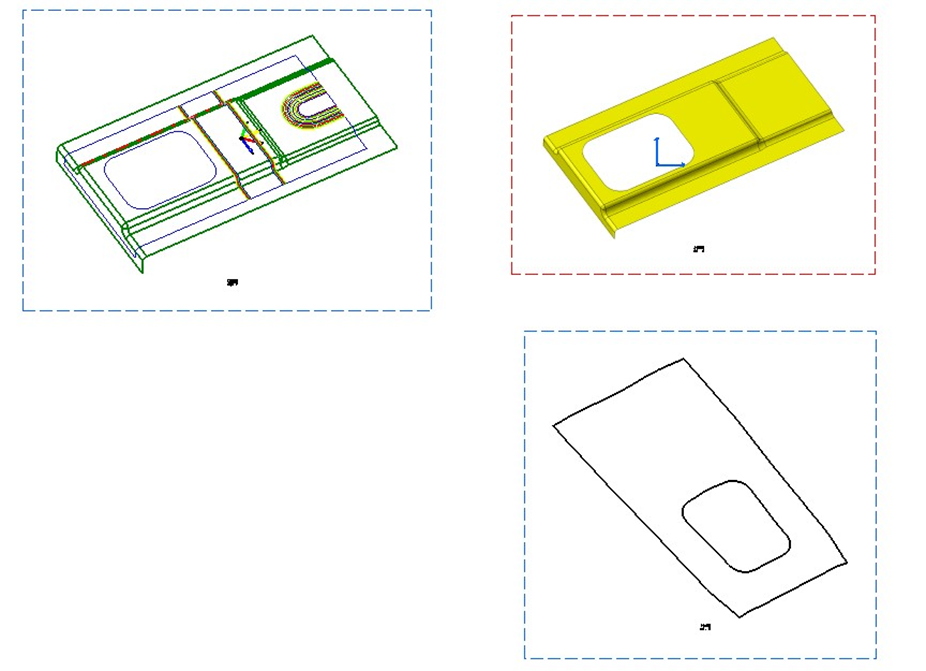

- CompositesGVSContourOnly：仅显示铺层轮廓的出图样式。
- CompositesGVSFlattenOnly：铺层展平图的专用出图样式。
- CompositesGVSExplodedOnly：铺层爆炸图样式（注意：出图后需调整属性为光栅着色模式才能看清）。
- CompositesGVSStacking：自动生成铺层堆叠表格的样式。
02 降维打击：DXF 展平导出与 Ply Book 批量出图
把三维的布拍平后，我们要批量生成图纸发给车间。

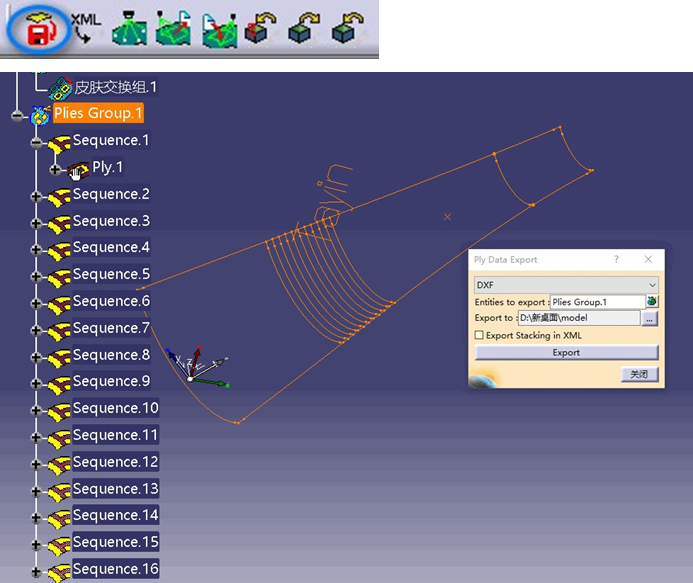

1. 导出下料 DXF 数据 选中我们在第5期展平好的铺层组（Plies Group），直接点击导出按钮，下拉选项选择 DXF（或者 IGS），即可将所有料片的 2D 轮廓输出为二维矢量图，喂给自动裁床软件。
2. Ply Book 自动批量出图 Ply Book 是 CATIA 的自动出图神器。它可以根据预设的 GVS 样式，将几十上百个铺层，一页一页地自动生成带有图框的工程图。
- 优点：出图极快，每一层的形状一目了然。
- 大程避坑指南：虽然 Ply Book 看起来很炫，但它很难指导车间进行局部准确定位。除非你配合激光投影仪使用，否则如果只看图纸，工人根本不知道这块小补强布具体贴在模具的哪个坐标上。
- 效率进阶玩法：对于不需要激光投影的简单小筋板，大程建议直接用 CAD 出图；更高级的玩法是，利用 CAXA 工艺图档 2023 的三维接口，把数模拖进去直接出二维图，并利用其模板功能把文字要求标准化，效率远超原生的 Ply Book。
03 灵魂共振：Abaqus CMA 无缝联合仿真
💡 大程总结与完结撒花
兄弟们，历时7期，《CATIA复合材料设计全流程基础指南》终于迎来了大结局！
在这套系列中，我们颠覆了传统的“金属实体思维”，建立了材料基因库；划定了区域与过渡；精细化设计了真实铺层与夹芯；利用 Producibility 仿真预判了褶皱风险；抛弃图纸用激光投影赋能车间；最终在今天，打通了 DXF 展平下料、Abaqus CMA 联合仿真与 CAD 脏数据清理的全链路！
从今天起，你已经不再是一个单纯的三维画图仔，而是真正懂材料、懂工艺、懂制造、懂仿真的复合材料架构师！
大结局课后终极探讨题： 在进行 Abaqus 联合仿真时，大程提到 CATIA 导出的 .layup 自带网格质量很差，建议在 Abaqus 里重新划分。大家不妨在评论区探讨一下： 为什么 CATIA 默认铺层展平生成的网格，在做有限元（FEA）应力分析时往往不满足收敛要求？是拓扑结构的问题，还是单元类型选择的问题？
