哈喽大家好，这里是大程开源百宝箱。
平时我们买电脑、攒机、或者折腾各种开源硬件的时候，经常会面对主板上一排排密密麻麻、长相各异的接口发呆。很多人拔插线材的时候，只会含糊地说：“把那个线插到那个孔里”。
其实，这些无处不在的“插头和插孔”，在工程界有一个统一的、非常严谨的名字——连接器（Connector）。
如果你想在硬件圈混得开，或者只是想弄明白自己花大价钱买的设备到底有哪些扩展能力，弄懂连接器是第一步。今天大程就拿出一份非常硬核的行业分类文档，带大家把电子世界里的“桥梁”扒个底朝天！绝对干货，没有任何遗漏，建议先赞后看，随时当作字典查阅。
什么是连接器？它到底干嘛用的？
别看它不起眼，没有它，所有的顶级芯片都是孤岛。从定义上来说，连接器是一种连接电气端子以形成电路的耦合装置 。
打个比方，它就像是电子世界里的“立交桥”和“传送门”，借助连接器，可以完美实现电线、电缆、印刷电路板（PCB）和各种电子元件之间的连接 。
为了让大家看得清晰，大程把连接器按照文档标准划分为 9个大类：

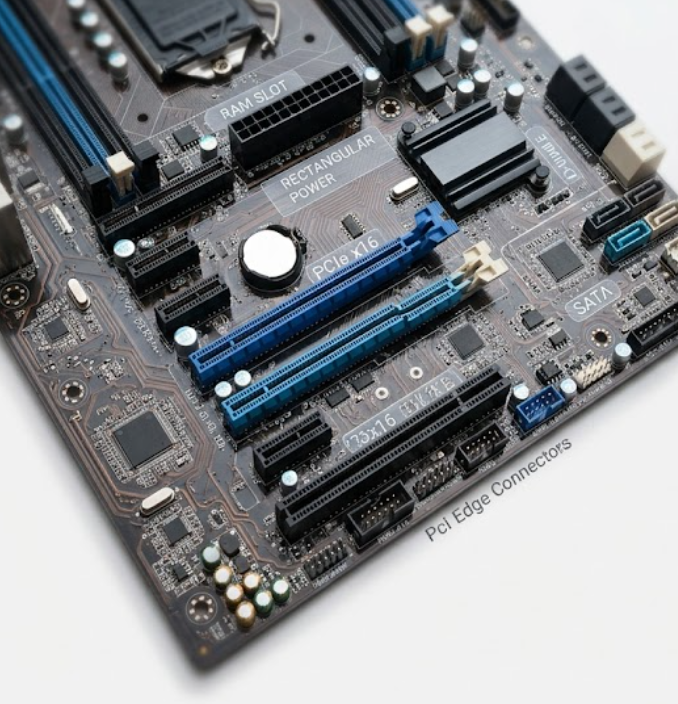

1. 硬件的“神经中枢”：PCB连接器 (PCB Connector)
主板（PCB）是一切硬件的基石，上面的连接器负责让各个模块协同工作 。
- 板与板的拥抱： 板对板连接器 (Board-to-board Connector) 。
- 线与板的羁绊： 线对板连接器 (Wire-to-board Connector) 、PCB 插头 (PCB Header) 。
- 扩展小能手： 内存卡连接器 (Memory Card Connector) 、卡边缘连接器 (Card Edge Connector) （比如插显卡的PCIe插槽就是这种）。
- 后台老大哥： 背板连接器 (Backplane Connector) 、SAS 和 MINISAS （服务器里经常见）。
- 动力源泉： 电池连接器和电池座 (Battery Connector & Holders) 。
2. 你的“眼睛和耳朵”：音视频连接器 (Audio & Video Connector)
这是大家平时接触最多的一类，决定了你的外设好不好用、画质清不清 。

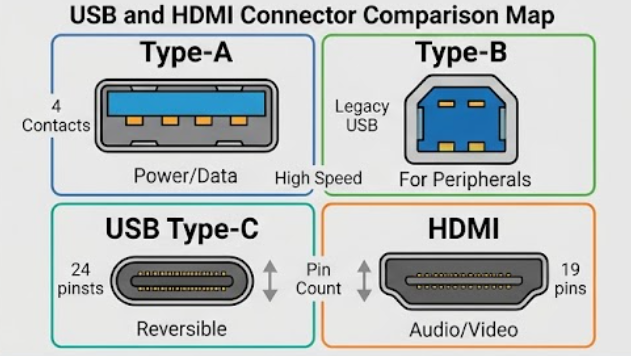

- 绝对的霸主（USB家族）： 包括老古董 USB 2.0 、Mini USB 2.0 、Micro USB 2.0 ，以及高速时代的 USB 3.0 、USB 3.1 ；接口形态上则分为 Type A 、Type B 和如今一统江湖的 Type C 。
- 高清输出主力： HDMI 连接器（包括 A型和 C型） 、DVI 连接器 、Display Port 连接器 。
- 其他专业/高速传输： 光缆组件 (Cable Assemblies) 、Hssdc2 、硬盘用的 Sata & Micro Sata 、老牌的 DIN 、曾经火过的 IEEE1394 、屏蔽数据链路 (Shielded Data Link) 以及 LVDS 连接器 (LCEDI) 。
3. 上网与通信的“咽喉”：模块化插座和插头 (Modular Jacks & Plug)
这类主要负责网络和电话通信 。大家俗称的“水晶头”都在这里：
- 老式电话线必备： RJ11 、RJ14 、RJ22 、RJ25 。

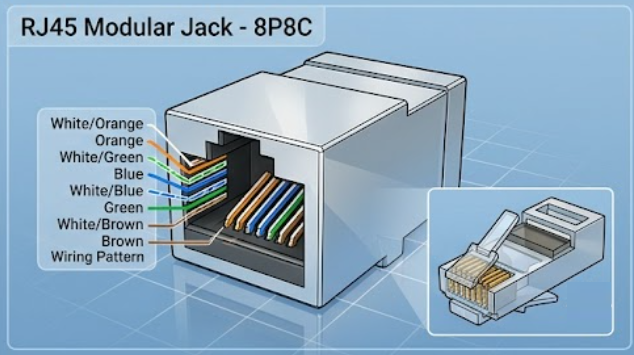

- 网线必备神针： 也就是大家每天都要用的 RJ45 连接器 。
- 高密度网络： MRJ21 连接器 。

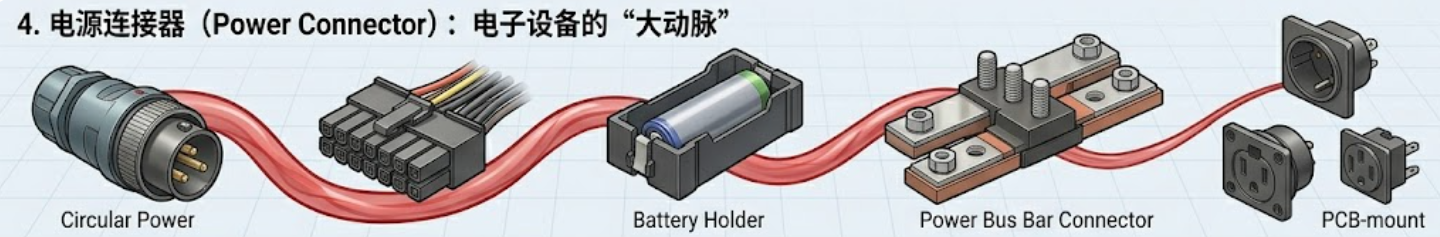

4. 电子设备的“大动脉”：电源连接器 (Power Connector)
没电寸步难行，这些接口专门负责输送能量 。
- 常见的有：圆形电源 (Circular Power) 、矩形电源 (Rectangular Power) 。
- 设备内部的供电：电池连接器和电池组 (Battery Connectors & Holders) 、背板电源 (Backplane Power) 。
- 大电流传输：电源汇流条连接器 (Power Bus Bar Connector) 、电源端子 (Power Terminal) 。
- 固定插座：面板和 PCB 插座 (Panel & PCB Outlets) 。

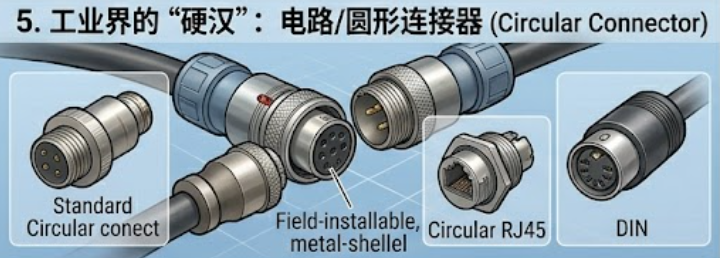

5. 工业界的“硬汉”：电路/圆形连接器 (Circular Connector)
在一些严苛的工业或军工环境下，需要非常牢固、防拔出的圆形连接器 。
- 具体包括：圆形电源连接器 (Circular Connector) 、标准圆形连接器 、电路 RJ45 连接器 和 DIN 连接器 。

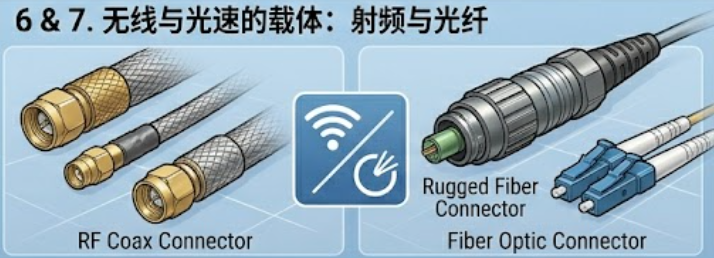

6 & 7. 无线与光速的载体：射频与光纤
- 射频同轴连接器 (RF Coax Connector)： 主要用于传输射频信号（比如你的Wi-Fi天线接口） 。
- 光纤连接器 (Fiber Optic Connector)： 追逐光速的利器，分为加固型 (Rugged Fiber Connector) 和标准光纤连接器 (Standard Fiber Connector) 。

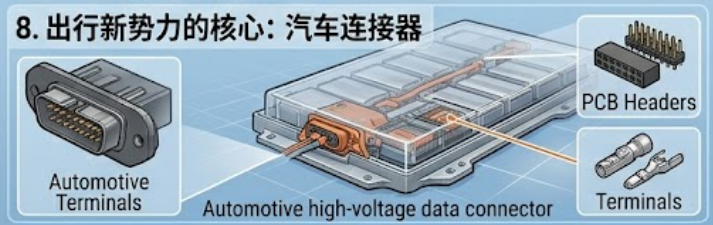

8. 出行新势力的核心：汽车连接器 (Automotive Connector)
现在的新能源车就是四个轮子上的超级电脑，车规级的连接器要求极高，必须耐高温、抗震动 。
- 包含：PCB 接头 、汽车端子 以及车辆内部的高速数据连接器 (Data Connectivity Systems) 。

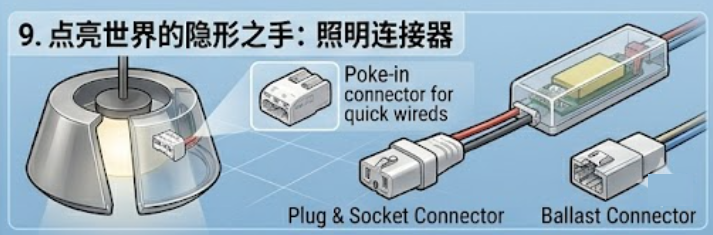

9. 点亮世界的隐形之手：照明连接器 (Lighting Connector)
智能家居和灯具里的必备组件 。
- 包含：插头和插座连接器 (Plug & Socket Connector) 、镇流器连接器 (Ballast Connector) 以及非常方便的插拔式 Poke-in 连接器 。
)">
大程互动时间：
洋洋洒洒盘点了这9大类连接器，大家是不是觉得平时被自己忽略的电子角落，其实藏着极度严谨的工业美学？
从极其微小的内部贴片，到粗壮的电源总线，它们默默无闻地构建了我们现代数字生活的基础。那么问题来了，在这些连接器中，大家平时因为“插反了”、“拔断了”或者“接口老化”而吃过亏的是哪一种呢？（大程盲猜一个 Micro-USB 或者老旧的 VGA/DVI）。
欢迎在评论区分享你和这些连接器“相爱相杀”的故事，或者有任何不认识的奇葩接口，直接发图，大程帮你认！咱们评论区见~
