从EBOM到MBOM与BOP：一文理清制造企业BOM核心术语与数据流转

哈喽大家好，这里是大程开源百宝箱。

在制造企业推进数字化转型、特别是实施 PLM/ERP/MES 系统集成的过程中，BOM（物料清单）与 BOP（工艺清单）体系的搭建永远是那块最难啃的硬骨头。很多兄弟在跨部门开会时，常常因为对同一个词汇的理解不同而吵得不可开交。研发谈的 BOM、工艺谈的 BOM 和生产谈的 BOM，往往不是一回事。

一、 核心术语与定义（全网最清晰梳理）

要理顺数据流转，首先要统一“黑话”。以下是经过反复推敲确定的核心术语边界：

1. 物料与层级结构

• 实体物料 (M, Material)： 具有明确物料编码的实实在在的“件”，包含采购物料和自制物料，它们是组成产品 BOM 的绝对核心要素。一般通过 PLM 系统申请编码或从标准库提取。最关键的特征是：实体物料在 ERP 系统中最终会转换为采购订单 (PO) 或生产工单 (WO)，并以“入库”作为 PO/WO 完结的标志。
• 虚拟物料 (Phantom)： 这是一个为了方便工艺组合和快速复用而“捏造”出来的概念。它仅存在于 MBOM 结构中。最重要的一点：ERP 系统对于虚拟物料“不接受、不响应”，它在下达 MRP 运算时会被系统直接“穿透”打散。
• PART： 设计 BOM 中的基础节点。

2. BOM的两种形态

• EBOM (设计 BOM)： 研发部门的产物，主要用于原理设计和面向多专业的协同设计工作，更多是为了方便设计工作的组织、分工和版本协调。
• MBOM (制造 BOM)： 工艺部门基于 EBOM 重构的产物，它的核心使命是向 ERP 系统传递精确的物料清单，以此来触发采购订单和生产订单。

3. BOP与工艺要素

• BOP (Bill of Process, 工艺清单)： 面向每一个“实体物料”的工艺流程路线。它的生命周期非常清晰：起始于下层物料的配套出库，终结于本级物料的完工入库。
• RESOUCE (关键资源)： 在具体工序上设置的设备、工装等，工作组合进行资源的累加。
• 工序组合（站点、工段）： 工艺人员在完成纯技术视角的工序编排后，需要按照一定原则对工序进行打包组合。这个“组合”才是 MES 系统排程的真正对象。它通常对应一个生产责任主体（如工段、站点、班组）。划分的考虑因素包括：资源配套情况、组织分工界面、以及管理上的时间颗粒度要求。（这就对应了以前常说的“空间节点”概念）。
• 工序 (Operation)： 一般在工艺规程中以 10、20、30 的编号形式存在，往往以“工种”进行物理划分，例如：电装、装配、热控实施、环境试验等。
• 工步 (Step)： 执行工序的细微步骤，也是每个工序内的具体作业指导。

4. 高阶概念：MA 与 MI 的灵魂拷问

这俩概念在航天等复杂装备制造中极易混淆，请重点区分：

• MA (前置物料或组合物料)： 它是实体物料的一种，出现在 MBOM 中，是工艺工程人员专门面向生产设置的。一般是产品的“中间级物料”（如半成品、某种特定组合件，比如卫星的平台舱）。
• 🔒 这里的核心资源被隐藏啦！请 登录账号 后查看大程的独家干货。

大程经验补充：数据接口关系的避坑指南

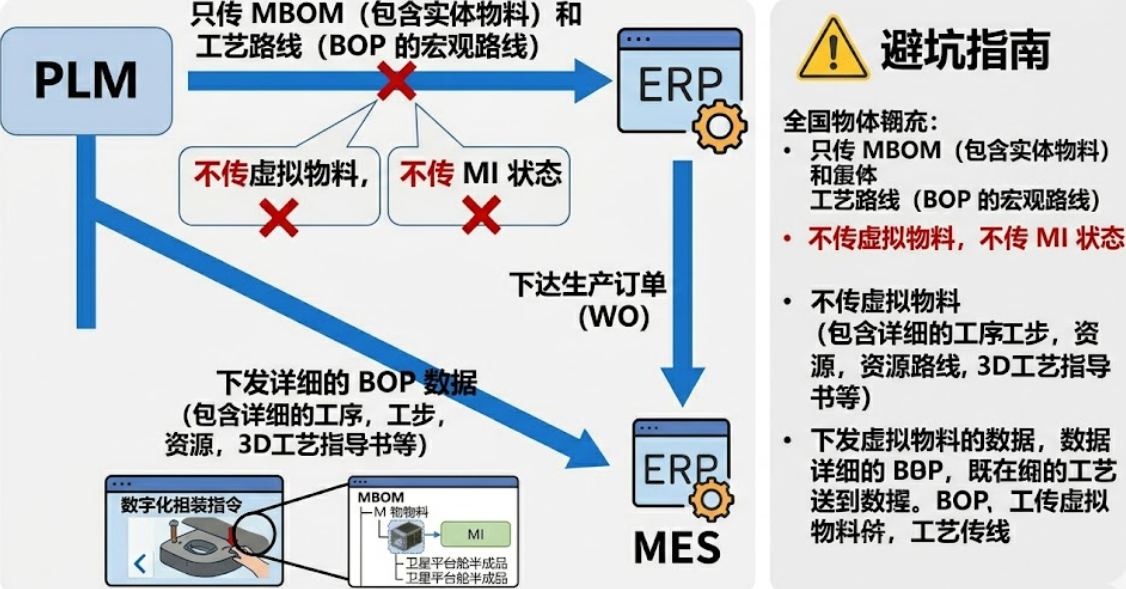

基于大程以往的项目经验，补充一下这几个核心模块的数据接口流向，大家在画架构图时千万别搞反了：

1. PLM -> ERP： 只传 MBOM（包含实体物料）和工艺路线（BOP的宏观路线）。不传虚拟物料，不传 MI 状态。
2. ERP -> MES： ERP 跑完 MRP 后，将生成好的生产订单 (WO) 下达给 MES。
3. PLM -> MES： 下发详细的 BOP 数据（包含详细的工序、工步、资源、3D工艺指导书等）。MES 结合接收到的 WO 和详细 BOP，最终生成车间的可执行派工单。

大程总结时间：

理清 EBOM、MBOM 和 BOP 的关系，是所有数字化制造项目的基本功。特别是对 MA（实体中间件）和 MI（工艺状态节点）的准确定义，能避免后期 ERP 和 MES 系统实施时出现灾难性的数据冗余和排程逻辑崩溃。

大家在各自的企业中，是如何定义这几个概念的？或者在打通 ERP 和 MES 时，踩过哪些因为 BOM 不准导致的坑？欢迎在评论区一起讨论交流！咱们下期见~
